Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название «А-10» и чего в нём нет

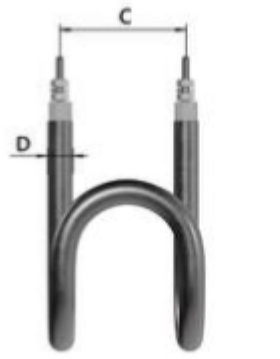

Буква «А» означает длину контактного стержня 40 мм, а цифра «10» указывает на диаметр оболочки 10 мм. Мощность 1 кВт и напряжение 220 В заданы прямо. «Форма 10» описывает тип изгиба.
Для точного повторения этих размеров недостаточно. Нужен чертёж, эскиз или образец с указанием развёрнутой длины, расстояния между осями и радиуса гиба.
Среда и материал оболочки: вода, воздух или масло
Код среды в названии не указан, поэтому материал оболочки не определён. У производителей для разных сред используются разные материалы и предельная удельная мощность:
- Вода, слабые растворы (код X): медь, латунь, 9,0 Вт/см².
- Вода, слабые кислоты (код J): нержавеющая сталь.
- Вода, слабые щёлочи (код P): углеродистая сталь.
- Масла, жиры (код Z): углеродистая сталь, 3,0 Вт/см².
- Спокойный воздух (код S): углеродистая сталь, 2,2 Вт/см².
По заказу меняем материал оболочки под вашу среду.
Проверка мультиметром: какое сопротивление ждать
Сопротивление этого ТЭН, рассчитанное по закону Ома, ровно 48,4 Ом. Это сопротивление в горячем рабочем режиме. В холодном состоянии показания прибора будут близки к этой цифре.
Цифра 48,4 Ом служит ориентиром для проверки целостности спирали. Обрыв (бесконечность) или замыкание (ноль) говорят о неисправности.
Дополнительно проверьте сопротивление изоляции между контактом и оболочкой. В холодном состоянии оно должно быть не менее 0,5 МОм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на 220 В и ток 4,55 А
ТЭН рассчитан на номинальное напряжение 220 В. Рабочий ток в сети, полученный расчётом, составляет 4,55 А.
Расчётный ток 4,55 А нужно учитывать при выборе питающих проводов и автоматического выключателя.
Что прислать для изготовления
Мы делаем ТЭН по чертежу, эскизу или образцу. Для точного повторения формы 10 необходимы размеры:
- Развёрнутая длина оболочки.
- Расстояние между осями изгиба.
- Радиус гиба.
- Длина контактных стержней и наличие резьбы.
- Среда нагрева (для выбора материала).
Если есть старый ТЭН, пришлите его. Мы сделаем замеры и изготовим точную копию.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных и посудомоечных машинах нагреватели устанавливаются в баке или в проточной части циркуляционной помпы.
Вопросы
Можно ли использовать ТЭН на другое напряжение, например 127 В?
Нет, мощность привязана к напряжению. При другом напряжении мощность изменится. Мы можем изготовить ТЭН на нужное вам напряжение по заказу.
Можно ли поставить этот ТЭН в другую среду, например, в масло вместо воды?
Только если материал оболочки и удельная мощность соответствуют новой среде. Для масла нужна углеродистая сталь. Мы можем изготовить ТЭН с нужным материалом под вашу среду.
Можно ли изменить резьбу штуцера?
Да, по заказу мы меняем тип и размер резьбы штуцера под ваш чертёж или образец.
Можно ли сделать этот ТЭН из нержавеющей стали?
Да, по заказу изготавливаем оболочку из нержавеющей стали для агрессивных сред или по вашему требованию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
