Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

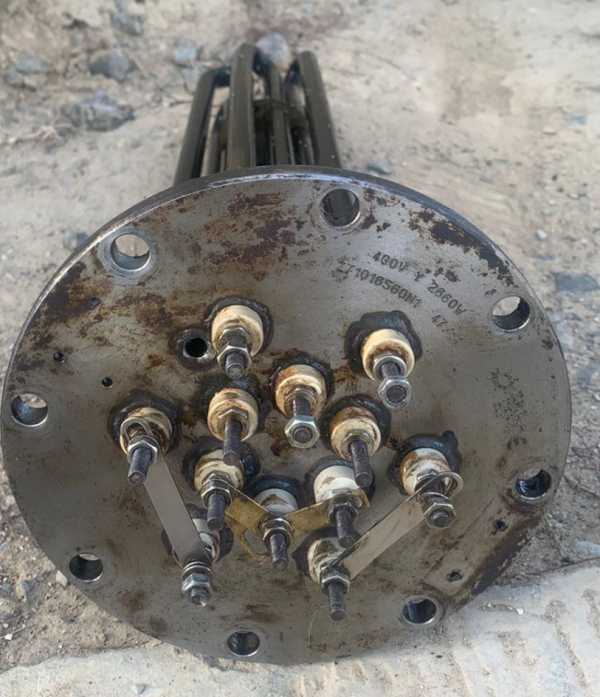

Сравните U-образные элементы блока ТЭН на фланце
- Сравните форму и количество трубчатых элементов. В блоке ТЭН на фланце они U-образные, установлены на круглом фланце.
- Проверьте крепление: по периметру фланца должны быть отверстия под болты.
- Посмотрите на выводы: резьбовые шпильки с гайками на керамических изоляторах, часть соединена металлическими перемычками.
- Сверьте маркировку на фланце: выбитые символы и цифры должны совпадать с теми, что есть на вашей старой детали.
- Уточните длину погружаемой части и общую длину блока: они указаны в названии товара или в вашем заказе.
Пришлите фото фланца и выводов вашего блока ТЭН
- Фото старого блока ТЭН с разных сторон, чтобы мы видели фланец, выводы и расположение элементов.
- Чертеж или эскиз с размерами: диаметр фланца, расстояние между отверстиями крепления, длина трубчатых элементов.
- Маркировку с фланца (буквы и цифры как есть) или номер с вашей детали.
- Если есть, модель оборудования, на котором стоял этот ТЭН, и его производителя.
- Указать рабочее напряжение и мощность, которые требуются (если отличаются от старого).
Изменим длину погружаемой части или крепление блока ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем длину погружаемой части, тип крепления, материал оболочки под агрессивную среду, а также напряжение и мощность блока.
Где применяют ТЭН на фланце
Такие нагреватели ставят в электрокотлах отопления, промышленных электропарогенераторах и бойлерах для систем горячего водоснабжения. В каждом из этих устройств блок ТЭН вкручивается в бак или корпус через резьбовое фланцевое соединение.
Вопросы
Можно ли сделать этот блок ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры вашей старой детали.
Подойдет ли этот фланец, если у моего оборудования другое расположение отверстий под болты?
Нет, не подойдет. Пришлите чертеж или шаблон вашего фланца с размерами и расположением отверстий, мы изготовим с нужным креплением.
Можно ли заменить материал оболочки, если старый ТЭН работал в агрессивной среде и быстро прогорел?
Да, сделаем из другого материала под вашу среду. Сообщите, что за среда (жидкость, газ, химический состав), и приложите фото старого нагревателя.
Возможно ли увеличить или уменьшить длину трубчатых элементов блока по сравнению с образцом?
Да, сделаем нужную длину. Приложите чертеж с точными размерами или укажите требуемую длину в миллиметрах.
