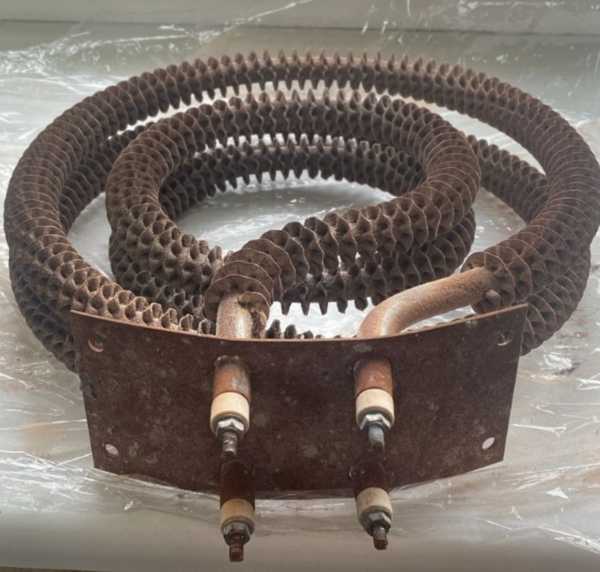

Характеристики
| Тип | ТЭН оребренный (ТЭНР) |
|---|---|
| Назначение | для тепловой пушки |
| Модель оборудования | Элвин |
Где применяется и в каком оборудовании
Тэн для тепловой пушки Элвин используется в тепловых пушках общего назначения, канальных нагревателях (например, МАКСАЭРО ЭНП) и тепловых завесах (Zilon и аналоги). В этих устройствах нагреватель работает с принудительным обдувом: вентилятор подает воздух через оребренный ТЭН.
В калориферах серии ЭКО и круглоканальных воздухонагревателях DRE также применяются оребренные ТЭН. Оборудование рассчитано на нагрев невзрывоопасного воздуха в системах приточной вентиляции и воздуховодах. Тэн для калорифера - это тот же оребренный нагреватель, но с учетом более высокого расхода воздуха.
- Тепловые пушки (Элвин и другие)
- Канальные нагреватели МАКСАЭРО ЭНП
- Тепловые завесы
- Круглоканальные воздухонагреватели DRE
Подбор: как совпасть со старым нагревателем
Чтобы новый ТЭН подошел, нужно совпасть по мощности и схеме подключения (звезда или треугольник, 220/380 В). Мощность должна быть равна или близка к номиналу старого нагревателя - иначе изменится температура воздуха на выходе.
Подключение: проверьте количество фаз и наличие задержки отключения вентилятора. В тепловых пушках Элвин после выключения нагревателя вентилятор работает еще некоторое время (авторесет или ручной ресет). Без обдува ТЭН перегревается.
Особенности подключения и защиты
В тепловых пушках применяется двухступенчатая тепловая защита: биметаллическая отсечка на 80°C (авторесет) и на 130°C (аварийная, ручной ресет). Это защитные отсечки, а не регуляторы температуры. При срабатывании нужно отключить питание и устранить причину перегрева.
Запрещено подавать питание на ТЭН при отключённом вентиляторе - это указано в руководствах. Минимальная скорость обдува для оребренных ТЭН - 2 м/с (для ЭНК), для DRE - 1 м/с. Если обдув слабее, ТЭН выгорает из-за перегрева.
- Биметаллическая отсечка 80°C (авторесет)
- Аварийная отсечка 130°C (ручной ресет)
- Минимальная скорость обдува: 2 м/с (ЭНК), 1 м/с (DRE)
- Задержка отключения вентилятора после выключения нагревателя
Диагностика неисправностей
Если тепловая пушка не греет, типичная последовательность: проверьте напряжение на клеммах ТЭН, затем проверьте ТЭН на обрыв цепи мультиметром, далее измерьте сопротивление изоляции между контактным стержнем и корпусом. Обрыв цепи или низкое сопротивление изоляции - основание для замены.
Основная причина выгорания ТЭН - перегрев из-за недостаточного обдува (отказ вентилятора, перекрытый забор воздуха) или накопление пыли на поверхности. Периодически очищайте оребрение и проверяйте работу вентилятора.
Возможности изготовления по заказу
По заказу делаем оребренные ТЭН для тепловой пушки Элвин с любыми размерами: длина, форма, мощность, напряжение и крепление берутся из чертежа, образца или маркировки старого нагревателя.
Оребрение может быть из углеродистой или нержавеющей стали, форма - прямая или U-образная, крепление - штуцер с гайкой или на фланце. Для канальных нагревателей и тепловых завес возможны варианты с разным шагом оребрения.
Что прислать для расчёта
Для точного изготовления ТЭН для тепловой пушки Элвин нужны: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также укажите, есть ли обдув вентилятором и температура воздуха. Лучше всего прислать фото старого ТЭН с маркировкой или чертёж. Если маркировка стерта - измерьте сопротивление и геометрию.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Наличие обдува и температура воздуха
- Фото или чертёж старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот ТЭН к моей тепловой пушке Элвин?
Сравните посадочные размеры, мощность и схему подключения со старым нагревателем. Если есть маркировка или чертёж - пришлите их для проверки.
Обязательно ли нужен обдув вентилятором для работы ТЭН?
Да, без обдува ТЭН перегревается и выходит из строя. Минимальная скорость воздуха - 2 м/с для большинства моделей, для DRE - 1 м/с.
Можно ли заказать ТЭН другой длины или с другим креплением?
Да, по заказу делаем любую длину, форму (прямой или U-образный) и крепление (штуцер, фланец). Укажите размеры по образцу или чертежу.
Как проверить старый ТЭН перед заказом?
Измерьте сопротивление мультиметром между выводами (должно быть не бесконечность) и сопротивление изоляции между выводом и корпусом (не менее 0,5 МОм). Если обрыв или низкая изоляция - ТЭН неисправен.
Что нужно прислать для расчёта нового ТЭН?
Пришлите фото старого ТЭН с маркировкой, или чертёж с размерами, или измеренные длину, форму, мощность, напряжение, тип крепления и материал оребрения.
Как совпасть по мощности и подключению со старым нагревателем?
Мощность должна быть равна или близка к номиналу. Подключение: уточните количество фаз (220/380 В) и схему (звезда или треугольник). Если старая маркировка стерта - измерьте сопротивление и рассчитайте мощность.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
