Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 20 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1300 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

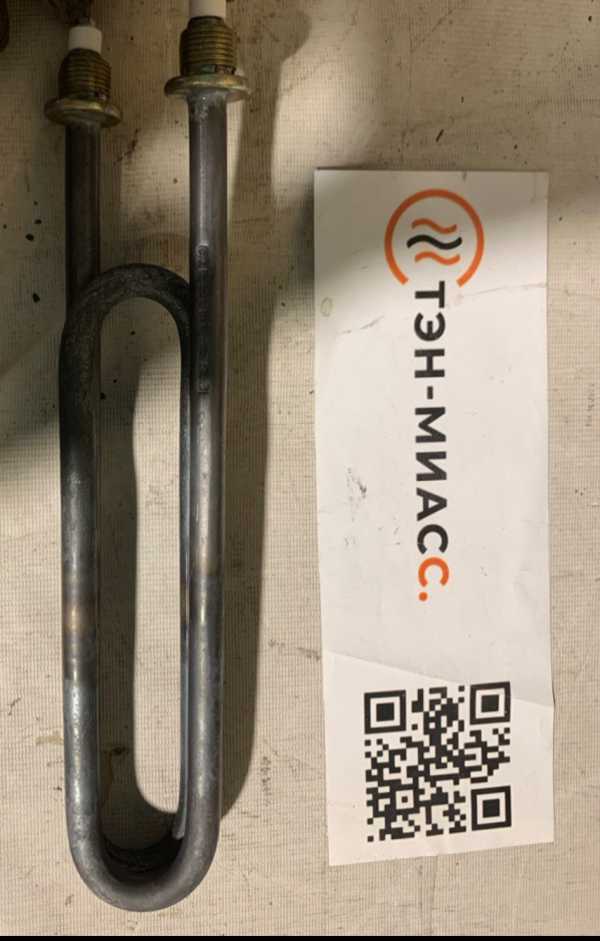

Маркировка ТЭНа 130А13/6,0: длина, мощность и среда
В обозначении 130 по ГОСТ соответствует развёрнутой длине 1300 мм, A означает длину контактного стержня в заделке 40 мм, 13 читается как диаметр оболочки, /6,0 как мощность. Напряжение указано отдельно: 220 В. Расчётная активная длина составляет 1220 мм.
- Штуцер: ½.
- МО-50 указывает на масляную среду; в таблице ГОСТ для масел и жиров предусмотрен код Z.
- Ф-7, L-340 и 22:14 без чертежа однозначно не расшифровываю.
МО-50 и код Z не одно и то же обозначение. Для точного подбора нужно подтвердить среду.
12,04 Вт/см² для масла: выше предела ГОСТ
Для масел и жиров в таблице ГОСТ указан предел 3,0 Вт/см². Удельная нагрузка этого ТЭНа по расчёту составляет 12,04 Вт/см² на площади 498 см², то есть превышает этот предел. Называть такое исполнение соответствующим норме для масла нельзя.
Перед применением подтвердите состав среды и допустимый режим нагрева.
Проверка мультиметром: ожидается 8,1 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактами. Для этого изделия ожидаемое значение в рабочем режиме по расчёту составляет 8,1 Ом.
Изгиб: передайте контур и радиус
Чтобы изготовить ТЭН по нужной форме, приложите чертёж или эскиз с размерами. На нём отметьте радиус каждого изгиба, прямые участки и положение штуцера.
Делаем по чертежу, эскизу, образцу. Не задавайте радиус по фотографии без размеров: форма на ней может быть искажена перспективой.
Что прислать для подбора формы и исполнения
- Чертёж, эскиз с размерами или образец.
- Подтверждение среды и условий, в которых работает ТЭН.
- Если нужно изменить исполнение, укажите требуемую резьбу, напряжение, материал оболочки или форму гиба.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. Кроме того, нагреватели этого типа используются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли нержавейку?
По заказу меняем материал оболочки. Для выбора укажите среду нагрева.
Можно ли с другой резьбой штуцера?
По заказу меняем резьбу штуцера. Приложите чертёж или укажите нужное обозначение.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение.
Можно ли другую форму гиба?
Делаем по чертежу, эскизу, образцу. Для гиба приложите размеры и радиусы.
