Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

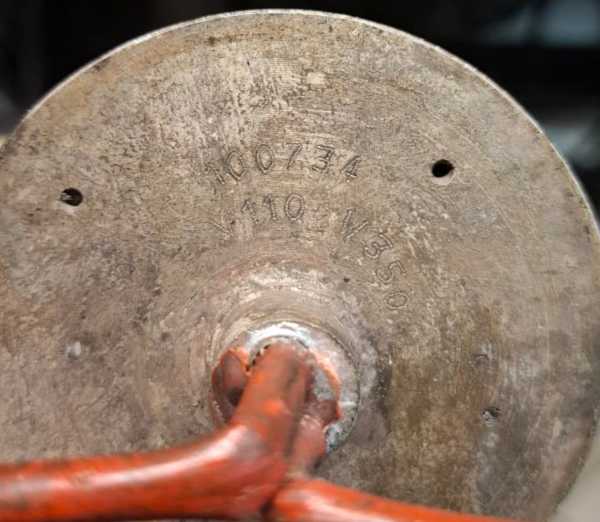

Круглый блок ТЭН V110 W350: сверьте форму и крепление фланца
- Сравните форму и крепление: круглая ответная часть (фланец) с отверстиями под болты.
- Убедитесь, что выводы (контакты) расположены в центре фланца, а сами трубки окрашены в красный цвет.
- Сверьте обозначение V110 W350 на фланце (маркировка выбита на металле).
- Проверьте мощность 350 Вт и напряжение 110 В, которые прямо указаны в маркировке товара.
- Оцените диаметр и длину трубок по вашей старой детали, а также расстояние между центрами крепёжных отверстий на фланце.
Фото старого ТЭН V110 W350 с маркировкой для заказа
- Фото старого блока ТЭН с чёткой маркировкой (буквенно-цифровой код на фланце).
- Эскиз или снимок с указанием расстояния между крепёжными отверстиями на фланце.
- Длину погружаемой части трубок от плоскости фланца до глухого конца.
- Общий диаметр трубки (наружный) и её форму (прямая, изогнутая).
- Если оборудование нестандартное, приложите фото места установки нагревателя.
Подготовка круглого блока V110 W350 по образцу или чертежу
Делаем по образцу, фото или чертежу. По заказу меняем схему выводов, длину трубок, напряжение и мощность в пределах той же формы фланца и крепления. Материал корпуса трубок и фланца подбираем под агрессивную среду, с которой работает нагреватель.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах ГВС для котельных. В каждом из этих устройств блок ТЭН вкручивается в бак или корпус через резьбовое соединение.
Вопросы
Можно ли сделать такой же блок ТЭН на другое напряжение, например 220 В?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото старого нагревателя с размерами монтажных отверстий.
Подойдёт ли этот ТЭН вместо старого, если у него другое расстояние между отверстиями крепления?
Делаем по вашему образцу. Если размеры фланца не совпадают, пришлите чертёж или обмеры старой детали, изготовим с вашим креплением.
Сделаете с другой длиной трубки, если в моём оборудовании меньше места?
Да, изменим длину погружаемой части. Для заказа нужен точный размер от фланца до конца трубки.
Можно заменить материал нагревателя для работы в кислой среде?
Да, изменим материал оболочки трубок и фланца под вашу среду. Приложите описание жидкости или газа, с которым контактирует нагреватель.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
