Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

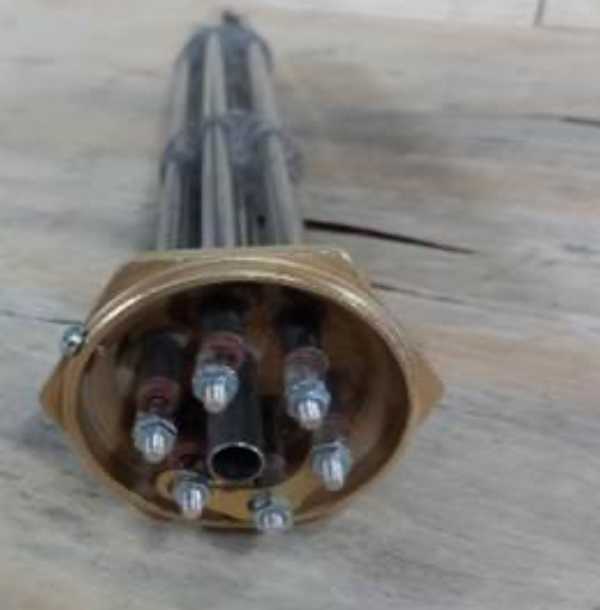

Что мы видим в названии «15 kW Resistance 2'' Trifaze»
Из названия этого ТЭН понятно: мощность 15 кВт, трёхфазное исполнение и размер 2 дюйма. Это трубчатый электронагреватель сопротивления. Но для изготовления не хватает длины, диаметра оболочки, напряжения, материала трубки и формы гибки. Их нужно уточнить.
Что уже есть:
- Мощность 15 кВт
- Трёхфазное исполнение
- Размер 2 дюйма
Чего нет в названии:
- Развёрнутая длина
- Диаметр оболочки
- Холодные зоны
- Форма после гибки
- Тип крепления
- Материал оболочки
- Напряжение
В названии нет ни длины, ни материала, ни формы. Эти параметры задают конструкцию и работу нагревателя.
Снимаем размеры со старого ТЭН
Чтобы сделать новый нагреватель по образцу, нужны точные размеры. Старый ТЭН снимайте аккуратно, не разрезая трубку до замеров.
- Замерьте развёрнутую длину трубки по её оси от одного конца до другого, с учётом всех изгибов.
- Отметьте длину холодных зон: расстояние от конца трубки до начала нагрева. Обычно это длина контактного стержня в заделке.
- Замерьте диаметр трубки штангенциркулем.
- Зарисуйте форму после гибки с размерами и радиусами.
- Сфотографируйте ТЭН рядом с линейкой.
Не отрезайте контактные стержни до того, как сделаны промеры. По одной трубке можно восстановить геометрию.
Крепление: штуцер, гайка, фланец
В названии указано «2''», но это может быть штуцер с наружной резьбой, прижимная гайка или фланец. У производителей в каталогах встречаются все варианты.
- Штуцер: замерьте диаметр и шаг резьбы.
- Гайка: укажите, какой штуцер она навинчивает.
- Фланец: замерьте межосевое расстояние крепёжных отверстий.
«2 дюйма» без типа крепления не даёт полной информации. Уточните, что именно стоит на вашем нагревателе.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки
Среда нагрева определяет материал трубки и допустимую нагрузку на поверхность. В названии среда не указана, поэтому без неё не сделать правильный ТЭН.
По ГОСТ 13268-88 у производителей для воды и слабых кислот применяют медь, латунь или нержавеющую сталь. Для масел и жиров - углеродистую сталь. Для воздуха - сталь или нержавейку, в зависимости от температуры. Допустимая удельная мощность для воды и масла разная: например, для нержавейки в воде 15 Вт/см², для масла 3 Вт/см². При мощности 15 кВт это прямо влияет на длину и диаметр оболочки.
Что прислать
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, форму и схему подключения.
Присылайте:
- Эскиз или чертёж с размерами
- Фото и замеры старого ТЭН
- Данные о нагреваемой среде (вода, масло, воздух)
- Желаемый материал оболочки
- Напряжение и схему подключения (звезда или треугольник)
Чтобы получить рабочий ТЭН на 15 кВт, достаточно точной развёрнутой длины и типа крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещён в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Если на ТЭН нет маркировки, можно снять размеры и прислать образец.
Можно ли поставить в другую среду?
По заказу меняем материал оболочки и расчёт длины под другую среду. Для воды, масла и воздуха требуются разные материалы и допустимая нагрузка.
Как измерить развёрнутую длину?
Разверните ТЭН мысленно и измерьте трубку по оси от одного конца до другого, включая изгибы. Удобно делать гибкой рулеткой или шнуром, затем выпрямить и измерить шнур.
Можно ли нержавейку?
Да, для воды и воздуха можно сделать оболочку из нержавеющей стали. По заказу меняем материал.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
