Маркировка ТЭН178: длина, нагрузка и код O
В маркировке `В` обозначает холодную зону, а `O` - код среды. Активная длина по расчёту составляет 1650 мм. Номиналы: 1,75 кВт и 220 В.
- `10` в маркировке обозначает диаметр оболочки.
- Удельная нагрузка по расчёту - 3,38 Вт/см² на площади 518 см².
- В кодировке ГОСТ `B` соответствует холодной зоне 65 мм. Код среды `O` связан с воздухом с циркуляцией.
Проверка мультиметром: ориентир 27,7 Ом
Отключите ТЭН от сети и отсоедините его выводы от схемы. Измерьте сопротивление между контактами: расчётный ориентир для рабочего режима - 27,7 Ом. Показание на холодном ТЭНе может отличаться от расчётного.
Измерение между контактом и оболочкой не заменяет проверку сопротивления изоляции специальным прибором.
Код O и оболочка: для другой среды нужна проверка
В каталогах производителей код `O` относят к воздуху с циркуляцией. Для другой среды важно заново проверить соответствие кода, допустимой нагрузки и материала оболочки: неподходящий материал может корродировать, а неверно выбранная нагрузка - привести к перегреву. Материал оболочки именно этого ТЭНа из названия не определяется.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1780 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 1,8 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Та же активная длина, другие параметры
По заказу меняем мощность, напряжение, материал оболочки и форму гиба при согласовании с условиями работы. Уточните среду и режим нагрева, чтобы подобрать параметры для активной длины 1650 мм.
Активная длина при подборе замены: 1650 мм.
Что прислать для подбора
Пришлите фото маркировки и самого ТЭНа, укажите напряжение, среду и условия работы. Для изменения формы гиба приложите чертёж, эскиз или образец. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела для среды?
Не устанавливайте такой ТЭН без проверки: превышение допустимой нагрузки может вызвать перегрев и повредить оболочку. Предел зависит от среды и условий теплоотдачи.
Можно ли сделать на другое напряжение?
По заказу можно изменить напряжение. ТЭН на 220 В нельзя просто подключать к другому напряжению без подбора исполнения.
Можно ли сделать оболочку из нержавейки?
Возможность зависит от среды и условий работы. Уточните их при заказе, чтобы подобрать материал оболочки.

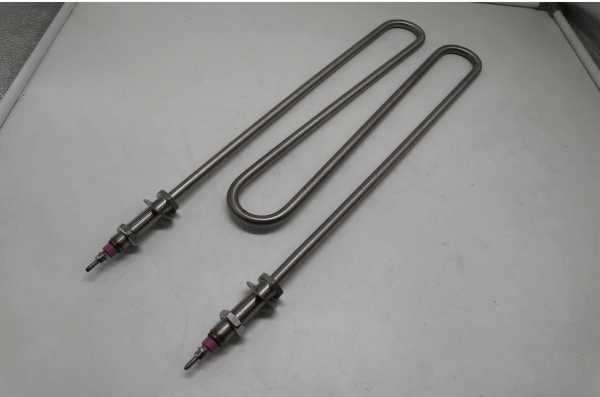

Можно ли сделать другую форму гиба?
Да, форму согласуют по чертежу, эскизу или образцу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
