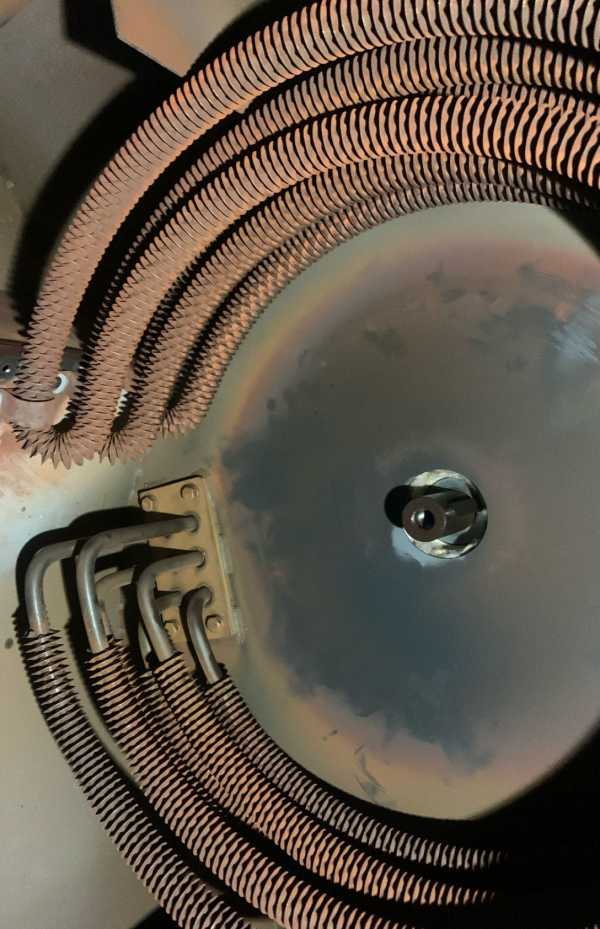

ТЭНР блок 2.7.380: отвод тепла зависит от движения воздуха
Оребрённый ТЭН передаёт тепло воздуху через поверхность нагревателя. Обдув может быть принудительным или естественным, но воздуху нужно свободно проходить вокруг рёбер.
При недостаточном движении воздуха тепло отводится хуже. Это может привести к перегреву нагревателя и его повреждению.
Режим работы блока нельзя определить только по названию: важны условия установки и воздухообмена.
ТЭНР блок 2.7.380 для калориферов, пушек и сушилок
Оребрённые ТЭН применяют в оборудовании для нагрева воздуха. В каталогах производителей среди таких установок встречаются:
- Калориферы;
- Тепловые пушки;
- Сушилки.
Подбор зависит от конструкции оборудования и условий, в которых будет работать нагреватель.
Рёбра ТЭНР блока 2.7.380 увеличивают площадь теплоотдачи
На трубчатый нагреватель навивают металлическую ленту. По описаниям оребрённых ТЭН у производителей, такая конструкция увеличивает площадь теплообмена в несколько раз по сравнению с гладкой трубкой.
Оребрение увеличивает площадь теплообмена, но не заменяет необходимый воздухообмен.
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
ТЭНР блок 2.7.380: коррозия и пыль между рёбрами
Состояние рёбер зависит от среды, в которой работает нагреватель. Влага и другие воздействия могут способствовать коррозии. Пыль оседает между рёбрами и мешает свободному проходу воздуха.
Осматривайте нагреватель и очищайте его способом, который подходит для конкретного оборудования. Перед обслуживанием отключите питание.
Что прислать для повтора ТЭНР блока 2.7.380
- Чертёж, эскиз или фото образца.
- Данные оборудования и условия работы: как устроен обдув, какой воздух проходит через нагреватель.
- Требуемые электрические параметры и способ подключения.
Делаем по чертежу, эскизу, образцу. По заказу меняем параметры изделия после согласования исходных данных.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается потоком воздуха. Также они используются в сушильных камерах для пиломатериала, где в электрических моделях вмонтированы в воздуховод или корпус теплогенератора, и в зерносушилках, где входят в состав электрокалорифера в тракте подачи сушильного агента.
Вопросы
Можно ли поставить ТЭНР в неподвижный воздух?
Иногда оребрённые ТЭН применяют при естественной конвекции. Подходит ли для этого блок 2.7.380, по одному названию определить нельзя: нужно учитывать условия теплоотвода.
Почему ТЭНР ржавеет в сушилке?
Возможная причина коррозии связана с условиями внутри сушилки и воздействием влаги или других веществ. Для оценки нужны сведения о среде и состоянии нагревателя.
Можно ли использовать блок без рёбер?
Рёбра увеличивают поверхность теплоотдачи, поэтому их удаление меняет условия работы нагревателя. Возможность такой замены нужно оценить для конкретного оборудования.
Можно ли поставить более мощный ТЭНР в те же размеры?
По одному обозначению подтвердить это нельзя. Нужно проверить электрические параметры и условия отвода тепла.
Заявка на расчёт
