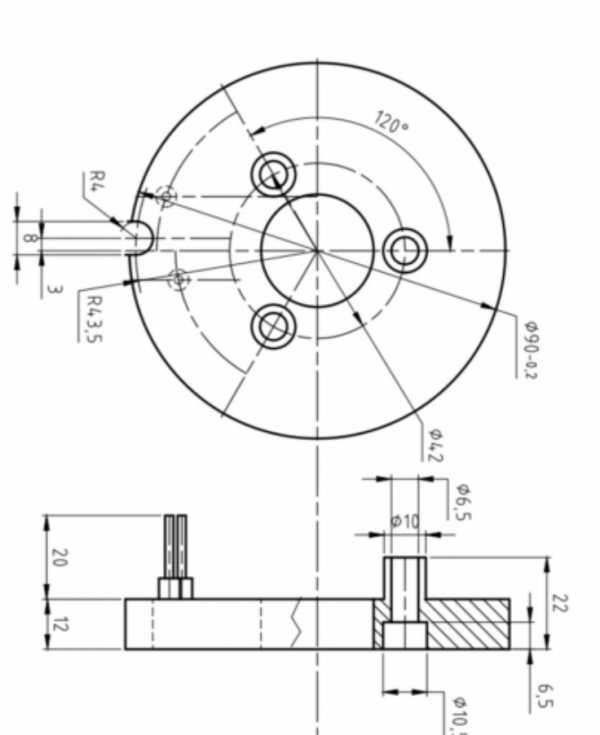

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 490 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 300 Вт; можно меньше или больше, примерно от 180 Вт до 420 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия мы видим четыре параметра:
- 300 Вт (0,3 кВт) - мощность
- 110 В - напряжение
- 490 мм - развёрнутая длина трубки
- B12 мм - диаметр оболочки 12 мм
Этого достаточно, чтобы понять электрическую основу, но для изготовления точной копии не хватает главного: среды, в которой будет работать нагреватель, и способа крепления. В названии нет кода среды (X, J, P, S, T, Z и т.д.), а значит, неизвестны материал оболочки и предельная удельная мощность.
По ГОСТ 13268-88 ТЭН маркируется полным условным обозначением, где после мощности и напряжения указывается буква среды - именно она определяет, из какой стали или цветного металла делать трубку.
Что ещё не указано:
- Длина контактных стержней в заделке (холодная зона)
- Форма после гибки (прямой, изогнутый, дисковый)
- Тип крепления: штуцер, гайка, фланец или межосевое расстояние
0,3 кВт при 110 В дают ток 2,73 А и сопротивление 40,3 Ом - это база для расчёта спирали, но без чертежа или образца мы не знаем, где начинается активная часть.
Делаем по чертежу, эскизу или образцу. Если в названии нет среды и крепления - просим уточнить.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если у вас есть старый нагреватель, который нужно повторить, снимите с него три группы размеров:
- Развёрнутая длина (полная длина трубки)
Распрямите ТЭН (если он гнутый) или измерьте по осевой линии гибкой рулеткой. Допуск по ГОСТ: до 1000 мм - ±2%, но не более 12 мм.
- Холодные зоны (длина контактного стержня в заделке)
Это расстояние от края крепления до начала активного участка. В ГОСТ есть стандартные длины: A=40, B=65, C=100, D=125, E=160, F=250, G=400, H=630 мм. Измерьте штангенциркулем или линейкой от торца резьбы до начала изгиба.
- Форма после гибки
Нарисуйте эскиз с размерами: диаметр витка, шаг, количество витков, межосевое расстояние для крепления. На изогнутом ТЭН контактные стержни должны выходить только на прямом участке - не менее 20 мм от начала изгиба для диаметра 12 мм.
Если старый ТЭН разрушен или оболочка деформирована, измерять развёрнутую длину по остаткам непрочно - лучше прислать фото или чертёж с допусками.
Коротко:
- Полная длина: 490 мм (из названия)
- Холодные зоны: измерьте на старом
- Форма: сделайте эскиз или сфотографируйте рядом с линейкой
Крепление: штуцер, гайка, фланец, межосевое
В названии нет информации о креплении. У производителей встречаются три основных типа:
- Штуцер с резьбой - вворачивается в стенку бака или корпуса. Нужен диаметр резьбы (например, M12, M14, M16 или дюймовая) и длина резьбовой части.
- Гайка накидная - прижимает ТЭН к фланцу или стенке. Важно межосевое расстояние между стержнями (расстояние между осями контактных шпилек).
- Фланец с отверстиями - приваривается или прикручивается. Нужны диаметр фланца, количество и диаметр отверстий.
По заказу меняем тип крепления - штуцер на гайку, резьбу на гладкий фланец. Главное - чтобы межосевое и длина холодной зоны не мешали активной части.
Что указать в заказе:
- Тип крепления (штуцер, гайка, фланец)
- Размер резьбы или межосевое расстояние
- Материал крепежа (обычно сталь или нержавейка)
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: какое сопротивление ждать
Для этого ТЭН расчётное сопротивление 40,3 Ом. Это значение в рабочем режиме, при комнатной температуре оно может быть на 3-5% ниже (спираль из нихрома/фехраля имеет положительный температурный коэффициент).
Как проверить:
- Переключите мультиметр в режим измерения сопротивления (Ом).
- Приложите щупы к двум контактным стержням.
- Ждите показание около 40 Ом. Разброс ±10% допустим (36-44 Ом).
Если мультиметр показывает 0 Ом или близко к нулю - короткое замыкание спирали. Если «бесконечность» (обрыв) - спираль перегорела.
Дополнительно проверьте изоляцию:
- Один щуп на стержень, второй на оболочку.
- Режим - 2 МОм или прозвонка.
- Сопротивление должно быть не менее 0,5 МОм (холодное состояние). По нормам заводской приёмки - от 50 МОм.
40,3 Ом - это расчётное сопротивление при 110 В и 0,3 кВт. Если прибор показывает сильно другое значение - либо неисправность, либо не ваш номинал.
Что прислать
Для изготовления точного ТЭН по вашему образцу достаточно одного из вариантов:
- Чертёж с размерами развёрнутой длины, холодных зон, диаметра оболочки (12 мм), формы гибки и крепления.
- Эскиз от руки с проставленными размерами - подпишите все длины, радиусы и углы.
- Образец старого ТЭН (даже нерабочего) - мы снимем размеры сами.
- Фото с линейкой рядом - минимум два вида: общий (видна форма) и крупно (крепление и надписи).
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки, длину холодной зоны, тип крепления - согласуйте с нами перед заказом.
Что обязательно должно быть в присланном:
- Развёрнутая длина (уже 490 мм из названия)
- Диаметр оболочки (12 мм)
- Длина контактных стержней в заделке (холодная зона)
- Форма и размеры гибки
- Тип и размер крепления
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. В стиральных машинах нагреватель закрепляется снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на любую стандартную: метрическую, дюймовую, коническую или цилиндрическую. Укажите нужный размер в заказе.
Можно ли нержавейку?
Можно. Материал оболочки выбирается по коду среды из ГОСТ. Нержавеющая сталь (08Х18Н10Т) применяется для воды с кислотами (код J) и для воздуха свыше 450°C (код T). Сообщите среду - подберём сплав.
Как измерить развёрнутую длину?
Распрямите старый ТЭН или измерьте гибкой рулеткой по осевой линии изгибов. Если ТЭН целый, можно измерить длину каждой секции и сложить. Допуск ±2% для длины до 1000 мм.
Можно ли на другое напряжение?
Да, пересчитаем мощность под другое напряжение при той же развёрнутой длине и диаметре. Например, для 220 В изменится сопротивление спирали. Согласуйте напряжение и мощность.
