Что следует из маркировки
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М22х1,5; можно М18х1,5, М24 или фланец |
| Холодная зона | в этом товаре 125 мм; можно 100 мм или 160 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Читаем маркировку: активная длина 950 мм

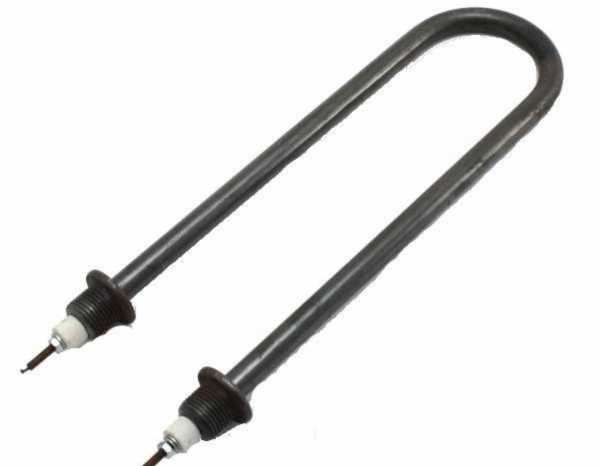

В обозначении 120-D-13/1,25: 120 указывает развёрнутую длину, D обозначает код холодной зоны, 13 - диаметр оболочки, 1,25 - мощность в кВт. O указывает на воздух с циркуляцией, 220 - напряжение. Ф2 и R24 относятся к исполнению и геометрии, штуцер имеет резьбу М22х1,5.
Активная длина по расчёту - 950 мм. Код нагрузки 3,22 Вт/см² рассчитан на площади 388 см². Точный контур исполнения Ф2 R24 сверяйте с чертежом или образцом.
Та же длина, другие параметры по заказу
При сохранении активной длины по заказу меняем мощность, напряжение, материал оболочки и резьбу штуцера. Для исходного исполнения указана мощность 1,25 кВт.
Можно также согласовать исполнение по чертежу, эскизу или образцу. При изменении параметров важно заново проверить соответствие условиям нагрева.
Проверка мультиметром: ожидайте 38,7 Ом
- Отключите ТЭН от сети и отсоедините его от цепи.
- Измерьте сопротивление между контактными выводами.
- Сравните показание с расчётным значением: 38,7 Ом.
Измерение на подключённом или находящемся под напряжением ТЭНе не проводите.
Код O и оболочка: для другой среды нужен подбор
O обозначает воздух с циркуляцией. В каталогах производителей для нагрева движущегося воздуха встречаются оболочки из углеродистой или нержавеющей стали, выбор зависит от условий работы. Материал оболочки именно этого ТЭНа в маркировке не указан.
Расчётная нагрузка этого исполнения - 3,22 Вт/см². Для другой среды нельзя автоматически переносить код O и материал: нужно подобрать подходящие код и оболочку с учётом условий эксплуатации.
Код O означает движущийся воздух, а не неподвижную воздушную среду.
Что прислать для подбора
Пришлите маркировку заменяемого ТЭНа и фото штуцера, выводов и формы трубки. Для заказа по чертежу, эскизу или образцу укажите среду и условия работы, а также какие параметры нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В накопительном водонагревателе элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине он закреплён снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. При этом нужно согласовать мощность и схему подключения.
Можно ли нержавейку?
Материал оболочки подбирают под среду и условия работы. По заказу меняем материал после согласования этих данных.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу. Укажите нужное обозначение или приложите чертёж, эскиз либо образец.
Что если нагрузка выше предела?
ТЭН может перегреваться и выйти из строя. Перед заменой нужно проверить допустимую нагрузку для среды и режима работы.
