Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить форму и изгиб этого масляного ТЭНа со старой деталью
- Форма трубки и её изгиб. Совпадает ли расположение прямых участков и радиусов изгиба.
- Тип крепления. Это резьбовая гайка, гладкий фланец, штуцер или иной способ фиксации в оборудовании.
- Выводы контактов. Куда выходят шпильки или гибкие провода: вдоль трубки, с одной стороны, с торца, под углом.
- Длина оребренной части (если рёбра есть) и осевая длина всей трубки от крепления до глухого конца.
- Мощность и напряжение, указанные на маркировке старого нагревателя или в документации к оборудованию.
Прислать фото крепления и общий вид нагревателя для масла
- Фото старой детали с двух ракурсов (общий вид и крупно место крепления).
- Фото шильдика или маркировки, если она читаема.
- Длину оребренного участка и полную длину трубки, измеренную рулеткой.
- Тип выводов: резьбовая шпилька под гайку, клемма под винт, гибкий провод с наконечником.
- Если ТЭН стоял в герметичном узле - фото уплотнительного кольца или прокладки.
Изменить длину оребрения трубчатого нагревателя по образцу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину оребренного или гладкого участка, расположение и тип выводов, материал оболочки под конкретную жидкую среду. Форму трубки и крепление подгоняем под посадочное место вашего оборудования.

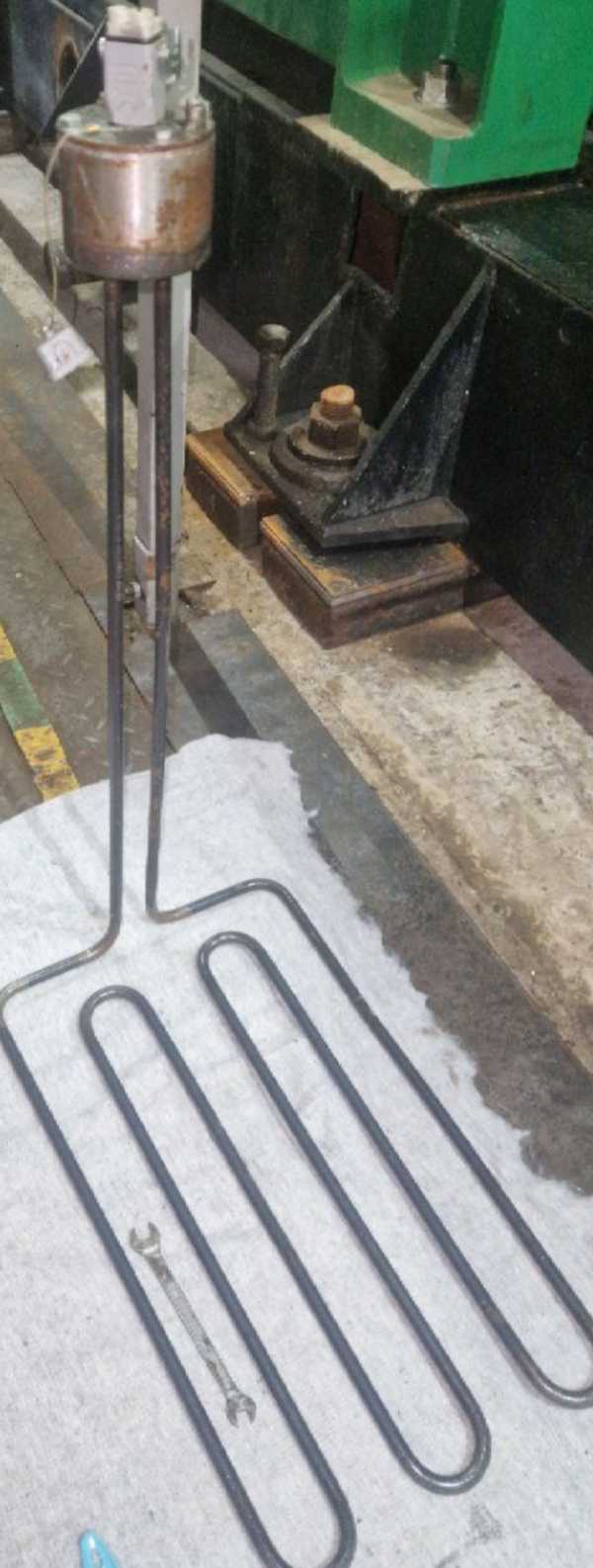

ТЭН для нагрева масла: в каком оборудовании
Такие нагреватели ставят в судовых подогревателях топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Мне нужно другое напряжение, например 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭНа и напишите нужное напряжение. Включим в заказ пересчёт мощности.
У меня другое крепление - не резьба, а приварной фланец. Могу ли я заказать этот ТЭН под него?
Да, сделаем. Пришлите эскиз или фото посадочного места, укажите диаметр фланца и расположение отверстий.
Нужна большая длина трубки, чтобы погрузить глубже в масло. Это возможно?
Да, сделаем. Уточните нужную длину оребренного участка, остальное подгоним под ваше крепление.
Мне нужен материал оболочки, стойкий к агрессивному маслу при высокой температуре. Вы подберёте?
Да, подберём. Пришлите фото маркировки старого нагревателя и сообщите рабочую температуру масла в вашем оборудовании.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
