ТЭН медь июте 681817.002 к ДЭ-10/25 СПб 2,5кВт

Что скрыто в названии «ТЭН медь июте 681817.002 к ДЭ-10/25 СПб 2,5кВт» и что придётся добыть со старого

В названии есть три твёрдых факта: материал оболочки - медь, мощность - 2,5 кВт и привязка к оборудованию ДЭ-10/25. Остальное - заводской код и город, который для изготовления не нужен. Чего в названии нет - развёрнутой длины трубки, диаметра оболочки, формы изгиба, расстояния между осями крепления, длины контактных стержней и типа резьбы на штуцере. Все эти размеры сидят в старом ТЭН, который сейчас в вашем аппарате.

Форма и гибка: как снять размеры, чтобы мы согнули точно

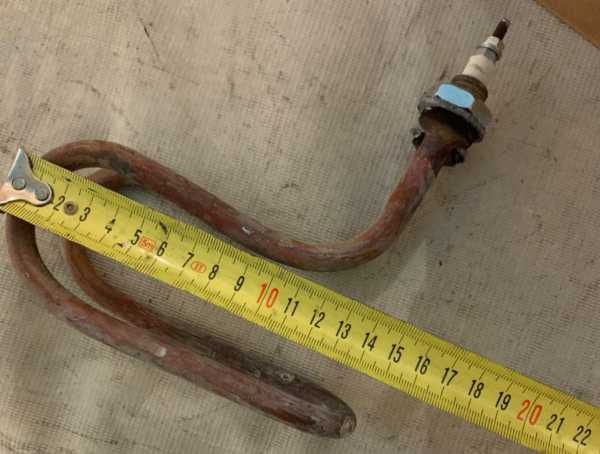

Ваш ТЭН - это трубка, изогнутая по месту в корпусе ДЭ-10/25. Чтобы мы согнули новый точно так же, нужно передать форму. Самый простой способ - приложить старый ТЭН к листу бумаги или картона и обвести контур снаружи. На обводке обязательно укажите радиусы изгибов в миллиметрах. Если радиус не указать, мы сделаем гибку по стандартному радиусу для медной трубки - не менее 20 мм от края изгиба, иначе спираль внутри повредится.

1. Снимите старый ТЭН аккуратно, не деформируя трубку.
2. Положите его на лист и обведите карандашом весь контур - от одного контактного стержня до другого.
3. На обводке поставьте размеры прямых участков и радиусы дуг.

Длина контактного стержня от конца до начала изгиба должна быть не менее 20 мм - это требование ГОСТ для всех ТЭН диаметром от 10 мм.

Крепление: штуцер, гайка, фланец - что именно стоит на вашем аппарате

По названию «к ДЭ-10/25» понятно, что ТЭН крепится в оборудование этой модели. Но тип крепления бывает разный: резьбовой штуцер с гайкой, фланец на болтах или прижимная планка. Вам нужно снять три размера со старого крепления:

• Диаметр резьбы штуцера (например, M14×1,5 или M18×1,5)
• Межосевое расстояние - если крепление на двух шпильках, замерьте расстояние между центрами отверстий
• Длину штуцера от корпуса до упора

Все эти размеры есть на старом ТЭН. Если резьба стёрта или не читается, приложите к ней гайку из вашего аппарата - мы подберём шаг резьбы по ней.

Среда и материал оболочки: почему медь и что будет, если среда другая

В названии написано «медь». У производителей медные ТЭН делают для воды с pH 5 - 9 (обычная водопроводная, питьевая, техническая). Предельная поверхностная мощность для меди в такой среде - 9,0 Вт/см². Если ваш аппарат греет масло, воздух, слабую кислоту или щёлочь, медь не подходит - она быстро корродирует. Для жиров и масел в каталогах ставят углеродистую сталь, для кислот - нержавейку.

Мощность 2,5 кВт - это расчётная. Если вы меняете среду, мощность остаётся той же, но материал оболочки и удельная нагрузка на поверхность будут другими.

Что прислать для точного заказа

Чтобы мы изготовили новый ТЭН ровно по старому, без догадок, приложите к заказу:

• Сам ТЭН (целиком, не разрезанный)
• Или обводку контура на бумаге с размерами и радиусами
• Фото крепления с линейкой
• Информацию о среде (вода, масло, воздух - и её температура)

Если прислать только название и мощность, мы сможем сделать ТЭН только с медной оболочкой на 2,5 кВт, но форма и крепление останутся на вашей совести. Лучше - образец.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах - нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы.
