Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

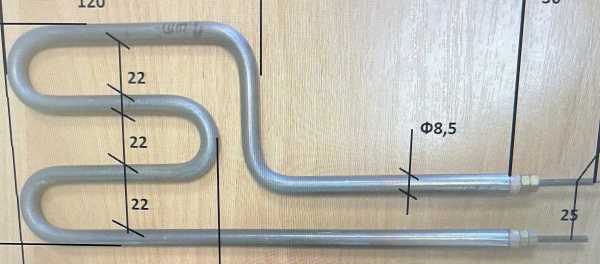

Сверить габариты ТЭНа для нагрева клея: общая длина и межосевое расстояние
- Сравните общую длину трубки и расстояние между осями крепления (по центрам отверстий) со старой деталью.
- Проверьте форму: гладкая трубка или изогнута под установку в корпус клеевого оборудования - повторите контур.
- Посмотрите на контакты (выводы) - их количество (два или три) и тип (штырь, лепесток, резьбовой стержень). Убедитесь, что длина выступающей части такая же.
- Сверьте присоединительные размеры крепежа - резьба штуцера, наружный диаметр гайки, отверстия под болт или хомут.
- Сравните мощность и напряжение, указанные на маркировке старого ТЭНа, с данными в карточке товара.
Для заказа прислать фото контактов и крепления старого трубчатого ТЭНа
- Фото старого ТЭНа с двух сторон (вид с контактами и вид с креплением).
- Замер общей длины и расстояния между осями крепления (мм).
- Указать, на какое напряжение (220/380 В) и мощность (кВт) рассчитан старый нагреватель.
- Если ТЭН устанавливался в бак, ванну или цилиндр - укажите материал стенки (сталь, чугун, пластик) и толщину.
- Приложите фото места установки (форма посадочного гнезда, отверстия под крепёж).
- Для нестандартной среды (клей, масло, битум) напишите её тип и рабочую температуру.
Подобрать ТЭН для нагрева клея с другой длиной трубки или мощностью
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки и выводов, мощность и напряжение, а также диаметр и материал оболочки (нержавейка, углеродистая сталь) под вашу среду. Крепление и форму изгиба подгоняем под посадочное место.
Куда ставят ТЭН для нагрева клея
Такие нагреватели ставят в клеевых ваннах и в бойлерах парогенераторов. В клеевых ваннах нагреватель погружён в клеевой состав и поддерживает его рабочую температуру. В бойлере парогенератора нагреватель находится внутри ёмкости с водой, обеспечивая нагрев жидкости для образования пара.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение?
Да, сделаем. Для заказа укажите нужное напряжение и мощность, а также приложите фото и размеры старой детали.
Подойдёт ли этот нагреватель под моё крепление, если у меня другая резьба?
Да, сделаем с тем креплением, которое нужно. Пришлите фото и размеры посадочного места и резьбового штуцера (или отверстия).
Выпускаете ли вы такой ТЭН большей длины?
Да, сделаем по вашему чертежу или образцу. Приложите эскиз с желаемой длиной и формой.
Можно ли заменить стальную оболочку на нержавеющую?
Да, сделаем в нержавейке. Для этого укажите тип среды (клей, масло, вода) и её рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
