Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Снимите размеры по центрам отверстий скрепки

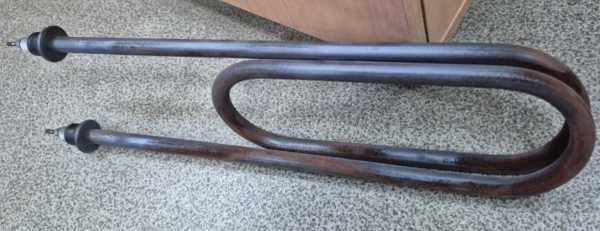

- Снимите размеры по центрам крепёжных отверстий. Форма «скрепка» предполагает две параллельные трубки, соединённые дугой.
- Проверьте тип и расположение выводов. У этого ТЭНа выводы с одной стороны, по одному на каждую трубку.
- Замерьте общую длину по развёртке (от начала одного вывода до конца другого по контуру).
- Сравните крепёж: обычно это две гайки или резьба на концах прямых участков.
- Уточните мощность. Она указана в маркировке или замеряется косвенно, но мы принимаем заказы по вашим цифрам.
Пришлите фото ТЭНа воздушная скрепка с линейкой
- Фото старой детали с линейкой или рулеткой на фоне.
- Чертёж с проставленными размерами: расстояние между осями трубок, длина прямых участков, радиус изгиба.
- Указать мощность и рабочее напряжение, если они известны.
- Сообщить, есть ли на старом ТЭНе защитная оболочка или дополнительная изоляция выводов.
- Если нагреватель стоял в агрессивной среде, уточните состав (кислота, щёлочь, масло).
Изменим длину прямых участков и радиус изгиба
Мы делаем по образцу, фото, чертежу. По заказу меняем длину прямых участков, радиус изгиба, мощность, напряжение, материал трубки под среду эксплуатации. Крепёж и расположение выводов подгоняем под ваше оборудование.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли изменить напряжение с 220 на 380 В?
Да, сделаем. Пришлите старый образец или чертёж с указанием нужного напряжения и мощности.
Подходит ли этот ТЭН для работы в масле?
Да, сделаем из материала, стойкого к маслу. Укажите при заказе рабочую среду.
Возможно ли увеличить расстояние между трубками?
Да, изменим размер по вашим данным. Приложите чертёж с нужным межосевым расстоянием.
Можно ли заменить крепёж с гайки на резьбу?
Да, сделаем другой крепёж. Сообщите тип и размер резьбы, а также фото старого узла крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
