Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Из названия ясно: 3,5 кВт и вода. А что ещё нужно?
3,5 кВт - это мощность. «Водяной» - значит среда нагрева - вода или слабый водный раствор (pH 5 - 9). Но для изготовления нужны ещё размеры: развёрнутая длина трубки, диаметр оболочки, длина контактных стержней, расстояние между осями крепления (если есть), форма изгиба, радиус гиба. В названии этого нет. Поэтому главная задача - снять все размеры со старого ТЭНа.
У производителей в каталогах водяные ТЭН маркируют кодом среды X (вода pH 5 - 9) или J (вода + слабые кислоты). Какой именно - уточняет таблица ГОСТ 13268-88.
Без чертежа или образца мы не можем сделать новый ТЭН - только повторить старый или изготовить по вашим размерам.
---
Крепление: штуцер, гайка, фланец, межосевое
Как крепился старый ТЭН? Варианты:
- Штуцер с наружной резьбой (вкручивается в корпус бака)
- Гайка накидная или приварная
- Фланец - приваривается или прикручивается болтами
- Межосевое расстояние - если крепление на двух шпильках (для блоков или одиночных ТЭН с фланцем)
Измерьте:
- Тип резьбы (метрическая, дюймовая, шаг)
- Диаметр и длину штуцера
- Размер под ключ
- Расстояние между осями крепёжных отверстий (межосевое)
В каталогах у водяных ТЭН часто ставят латунный штуцер или стальную гайку. Материал крепления - как на старом.
---

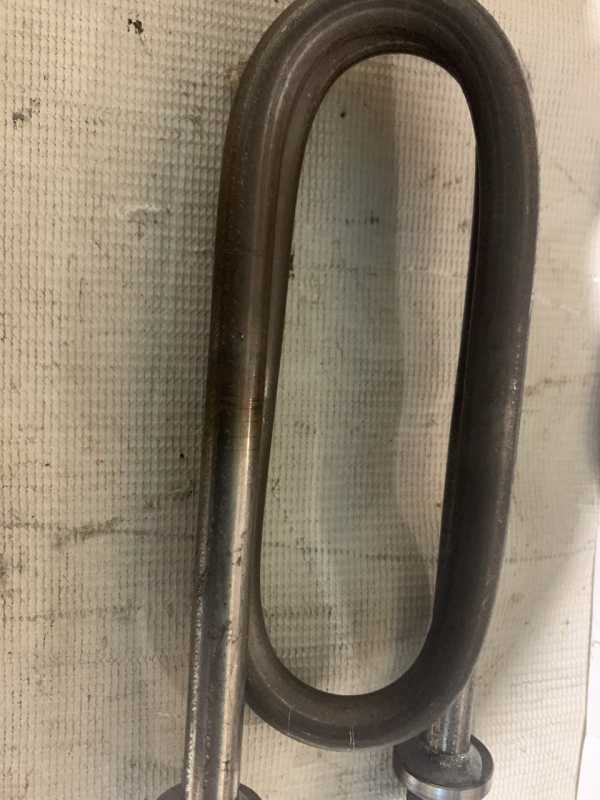

Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, U-образным, W-образным, кольцевым или любой другой конфигурации. Чтобы повторить форму, нужно:
- Снять старый ТЭН целиком (не разрезая).
- Положить его на лист бумаги и обвести контур карандашом.
- Отметить радиусы изгибов (внутренний или наружный) - проще всего приложить к дуге шаблон или измерить штангенциркулем.
- Замерить длину прямых участков и общую развёрнутую длину трубки.
Если форма сложная - сфотографируйте с двух сторон и приложите линейку для масштаба.
Минимальное расстояние от конца контактного стержня до начала изгиба - 20 мм (для диаметров 10 - 16 мм) по ГОСТ 13268-88.
Не пытайтесь выпрямить старый ТЭН - спираль внутри может сместиться, и новый не получится точной копией.
---
Среда и материал оболочки: вода, воздух, масло
В названии - «водяной», значит оболочка должна быть из материала, стойкого к воде. У производителей для воды применяют:
- Медь или латунь (для кода X, удельная мощность до 9 Вт/см²)
- Нержавеющую сталь (для кода J, до 15 Вт/см²)
- Углеродистую сталь (для кода P, pH 7 - 9, до 15 Вт/см²)
Если вы ставите в другую среду (воздух, масло, щёлочь) - материал и предельная мощность меняются. По заказу мы меняем материал оболочки и пересчитываем активную длину под новую среду.
Для масла (код Z) - углеродистая сталь, 3 Вт/см². Для воздуха (код S) - сталь, 2,2 Вт/см². Не используйте водяной ТЭН в масле или воздухе без пересчёта - перегрев и выход из строя.
---
Что прислать
Чтобы мы изготовили ТЭН 3,5 кВт водяной, достаточно одного из трёх вариантов:
- Старый ТЭН (целый, не деформированный) - мы снимем все размеры, форму, крепление.
- Чертёж с указанием: развёрнутая длина, диаметр трубки, длина стержней, радиусы изгибов, тип крепления, материал оболочки.
- Эскиз от руки с фотографиями и главными размерами (общая длина, расстояние между концами, радиусы).
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, напряжение, материал оболочки.
---
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные и посудомоечные машины. В бойлере элемент монтируется в бак через фланец или резьбовую втулку, в проточном нагревателе - в небольшую камеру на пути воды. В стиральной машине он закреплён снизу бака через резиновую манжету, а в посудомоечной - встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить в другую среду?
Да, по заказу мы изменим материал оболочки и активную длину под новую среду. Напишите, что за среда (воздух, масло, щёлочь) - подберём подходящий код по ГОСТ.
