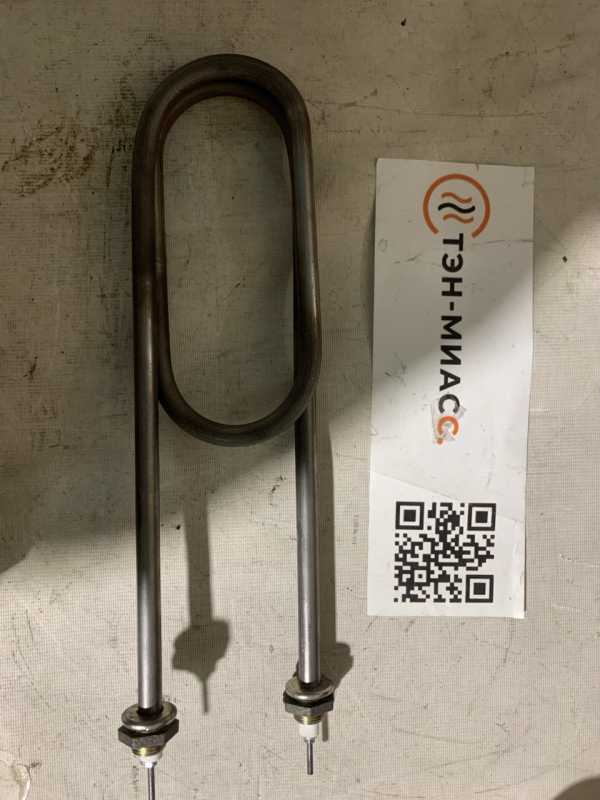

ТЭН водяной форма скрепа со штуцерами 220в, 7 квт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 7 кВт; можно меньше или больше, примерно от 4,2 кВт до 9,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывается за названием «ТЭН водяной форма скрепа со штуцерами 220в, 7 квт»

Название даёт четыре параметра: среда - вода, форма - скрепа (П-образная с двумя параллельными ветвями), напряжение - 220 В, мощность - 7 кВт. Этого хватает для расчёта электрической части, но не для изготовления.

Для производства нужны геометрические размеры: диаметр оболочки, развёрнутая длина, длина активной части и холодных зон, расстояние между осями ветвей скрепы, радиусы изгиба, длина и диаметр контактных стержней, тип и размер штуцеров (резьба, длина, расположение). В названии этих данных нет.

Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки - нержавеющую сталь, углеродистую сталь, медь, латунь.

Инженерная заметка

Главный параметр из названия - 7 кВт при 220 В. Это высокий ток, поэтому толщина контактных стержней и качество соединений критичны.

Подключение: ток 31,82 А - это серьёзно

Напряжение 220 В - стандартная однофазная сеть. Расчётный ток для мощности 7 кВт составляет 31,82 А. Для такого тока нужен отдельный автоматический выключатель на 32 А или 40 А и медный провод сечением не менее 4 мм². Обычная розетка на 16 А не подойдёт - подключение только через клеммную колодку или автомат.

Сопротивление в рабочем режиме - 6,9 Ом. Это сопротивление раскалённой спирали при температуре几百 градусов. В холодном состоянии мультиметр покажет другое значение - ниже, примерно на 10 - 15%.

Напряжение: 220 В
Ток (расчёт): 31,82 А
Сопротивление рабочее (расчёт): 6,9 Ом

Важно

Не включайте ТЭН без погружения в воду - спираль перегорит за секунды. Минимальное погружение - вся активная часть.

Снимаем размеры со старого ТЭН: три группы замеров

Для изготовления нужны размеры в трёх направлениях. Снимайте их с образца, который уже стоял в ёмкости, - это самый точный способ.

Развёрнутая длина. Это полная длина трубки, если её выпрямить. Измерить можно мягкой рулеткой или шнуром: положите шнур вдоль трубки, повторяя все изгибы, затем замерьте длину шнура. Либо разметьте трубку мелом на прямые участки и дуги, замерьте каждый отрезок и сложите.

Холодные зоны. Это участки трубки без нагрева на концах - от торца до начала спирали. У производителей длина холодной зоны обозначается буквами по ГОСТ 13268-88: A = 40 мм, B = 65 мм, C = 100 мм, D = 125 мм, E = 160 мм, F = 250 мм, G = 400 мм, H = 630 мм. Замерьте расстояние от конца трубки до точки, где трубка начинает нагреваться, - обычно это видно по цвету или накипи.

Форма после гибки. Для скрепы нужны:

Расстояние между осями двух параллельных ветвей
Радиусы изгибов (внешний и внутренний)
Длина прямых участков между изгибами
Положение штуцеров относительно изгибов

Расчётное сопротивление 6,9 Ом - это рабочий режим. Холодный замер будет ниже, это нормально.

Проверка мультиметром: что ждать

Перед заказом проверьте старый ТЭН - возможно, он рабочий, и дело не в нём. Мультиметр в режиме омметра покажет сопротивление между контактными стержнями. Для этого ТЭН ждите около 6,9 Ом при нагреве, но в холодном состоянии прибор покажет примерно 6 - 6,5 Ом - это нормально, спираль холодная и сопротивление ниже.

Проверка на пробой корпуса: один щуп на стержень, второй - на оболочку. В режиме прозвонки или измерения сопротивления до 2 МОм прибор должен показать обрыв - бесконечность. Любое конечное сопротивление или звуковой сигнал означает утечку на корпус, такой ТЭН использовать нельзя.

Сопротивление между выводами: около 6,9 Ом в рабочем режиме, ниже в холодном
Сопротивление между выводом и оболочкой: бесконечность (обрыв)
Сопротивление изоляции: у производителей - не менее 0,5 МОм, при приёмо-сдаточных испытаниях - не менее 50 МОм

Важно

Если мультиметр показывает «0» или «бесконечность» между выводами - спираль замкнута или в обрыве, ТЭН нерабочий.

Что прислать для заказа

Соберите данные в одном письме - так заказ пойдёт быстрее и точнее. Достаточно трёх пунктов.

Фото старого ТЭН с линейкой или рулеткой рядом - общий вид и крупно каждый торец со штуцерами
Размеры: развёрнутая длина, длина холодных зон, расстояние между осями скрепы, диаметр оболочки, резьба штуцеров (например, G1/2 или G3/4)
Электрические параметры из названия: 220 В, 7 кВт - их мы уже знаем, но подтвердите

Если старого образца нет - пришлите чертёж с размерами или эскиз от руки с подписанными величинами. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки: для воды с pH 5 - 9 у производителей применяют медь и латунь, для кислой среды - нержавеющую сталь.

7 кВт при 220 В - это 31,82 А. Проверьте, выдержит ли ваша проводка такой ток, до установки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры) - элемент монтируется в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, где располагаются в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину, если ТЭН изогнут?

Возьмите мягкий шнур или проволоку, повторите ею все изгибы трубки, затем замерьте длину шнура рулеткой. Либо разбейте трубку мелом на прямые отрезки и дуги, измерьте каждый и сложите.

Можно ли сделать из нержавейки?

Да, по заказу меняем материал оболочки. Нержавеющая сталь подходит для воды с pH 5 - 7, у производителей для такой среды допустимая удельная мощность выше - 15 Вт/см².

Можно ли сделать на другое напряжение?

Да, по заказу пересчитаем спираль под ваше напряжение. У производителей стандартный ряд напряжений по ГОСТ 13268-88: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.

Можно ли поставить в другую среду, не в воду?

По заказу подберём материал оболочки и мощность под среду. У производителей для масла, воздуха и щелочей разные коды и предельные удельные мощности, например для масла - 3 Вт/см², для спокойного воздуха до 450°C - 2,2 Вт/см².

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
