Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название ТЭН 78.19.003 и что нужно уточнить

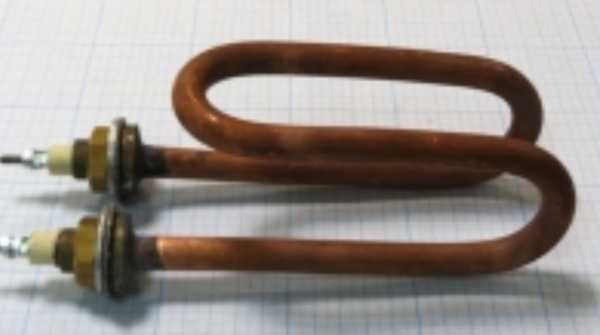

Название товара даёт три точных параметра: 2,5 кВт мощности, медная оболочка, среда - вода. Артикул 78.19.003 привязан к водонагревателям ДЭ-10 и ДЭ-25, но не раскрывает геометрию нагревателя. Чтобы изготовить точную замену, нужны:
- Развёрнутая длина трубки
- Длина холодных зон
- Форма после гибки
- Тип и размер крепления
- Диаметр оболочки (у производителей - от 6,5 до 16 мм)
Из названия понятны мощность, материал и среда. Размеры и крепление - по образцу или чертежу.
Среда и материал: почему медь для воды
Среда в названии - вода. По ГОСТ 13268-88 для воды с pH 5 - 9 (код X) допустимая удельная мощность 9,0 Вт/см², и рекомендуемый материал - медь или латунь. Медь даёт хороший теплоотвод и стойкость к водным растворам без агрессивных кислот или щелочей.
Для масла (код Z) используют стальную оболочку с предельной мощностью 3,0 Вт/см². Для воздуха - сталь или нержавейку с ограничением 2,2 - 5,0 Вт/см². Медный ТЭН на 2,5 кВт рассчитан только на воду - в другой среде он перегреется и выйдет из строя.
Как снять размеры со старого ТЭН
- Извлеките старый нагреватель из бака ДЭ-10 или ДЭ-25.
- Измерьте развёрнутую длину - распрямите трубку или замерьте по её оси, включая все изгибы. В ГОСТ допуск: до 1000 мм - ±2%, свыше - ±1%.
- Запишите холодные зоны - прямые участки у контактных стержней, где нет нагрева. Длина холодной зоны обозначается буквой (A=40 мм, B=65 мм, C=100 мм и т.д. по ГОСТ).
- Зарисуйте форму после гибки - расстояние между осями изгибов, радиусы, угол. Стержни должны стоять на прямых участках: не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм.
- Измерьте диаметр трубки - обычно 8,5 - 13,0 мм.
Не пытайтесь гнуть старый ТЭН для замера - можно повредить изоляцию и получить неточные данные.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, межосевое
В ДЭ-10 и ДЭ-25 используется крепление через штуцер с гайкой или фланец. Типовые варианты:
- Резьба штуцера: G 1¼", G 1" или другая - зависит от модели бака
- Межосевое расстояние между контактными стержнями (если ТЭН двухконцевой) - замеряется по центрам стержней
- Поджатие через резиновую прокладку или металлическое кольцо
По заказу меняем тип резьбы штуцера. Если у вас образец или чертёж крепления - присылайте.
Что прислать для изготовления
Достаточно трёх вещей: старого ТЭН или чертежа с размерами и фото крепления.
Чтобы изготовить точную копию, потребуется:
- Образец (старый ТЭН целиком с креплением)
- Или эскиз с указанием развёрнутой длины, холодных зон, формы, диаметра, типа резьбы
- Или чертёж с теми же данными
Делаем по чертежу, эскизу или образцу. Без этих данных подобрать геометрию по одному названию нельзя.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель размещается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под ваше оборудование - сообщите тип и шаг резьбы.
Можно ли на другое напряжение?
В названии напряжение не указано. По заказу изготавливаем ТЭН на 220 В или 380 В, а также другие напряжения из ряда ГОСТ (12, 24, 36, 42, 48, 60, 127 В), но это меняет сопротивление спирали и длину.
Как измерить развёрнутую длину?
Распрямите трубку гибкой и замерьте по внешней стороне от одного контактного стержня до другого. Если гнуть нельзя - измеряйте по осевой линии.
Можно ли поставить в другую среду?
Медь и мощность 2,5 кВт рассчитаны только на воду. В масло или воздух ставьте ТЭН со стальной оболочкой и другой удельной мощностью.
