Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим старым нагревателем
- Сравните форму и количество трубок в блоке. Важно, чтобы расположение совпадало с посадочным местом в вашем оборудовании.

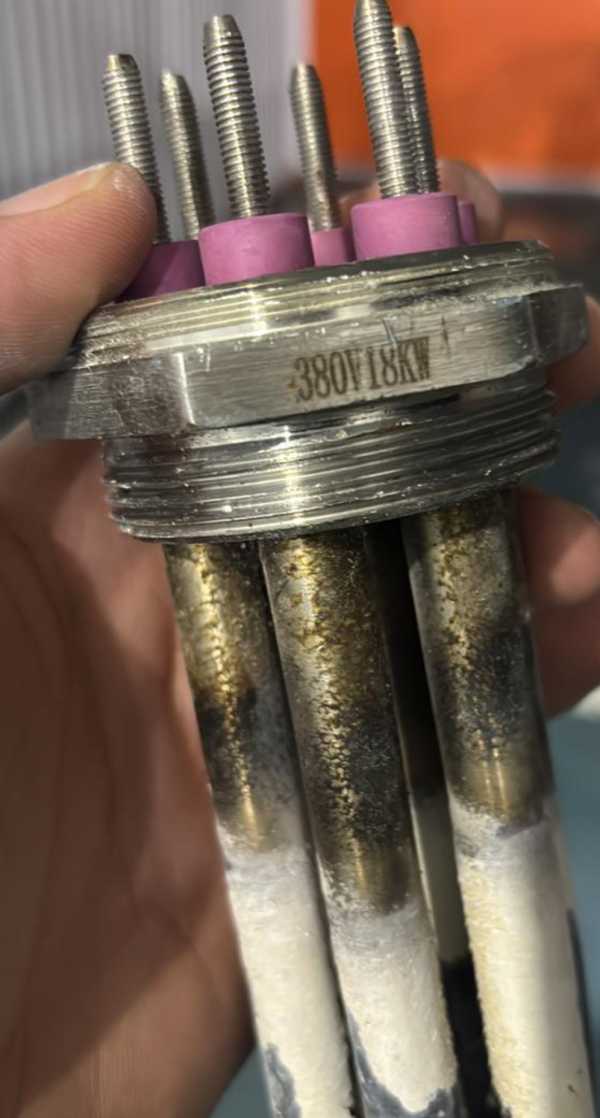

- Проверьте тип крепления: у этого товара фланец с шестигранной гайкой. Убедитесь, что на старой детали такое же крепление.
- Посмотрите на контактные выводы: здесь резьбовые шпильки с розовыми керамическими изоляторами. Сверьте их количество и расположение.
- Сопоставьте маркировку на фланце старого нагревателя с указанными на этом товаре параметрами 380V 18KW. Если цифры совпадают, это ваш вариант.
- Оцените общую длину и диаметр трубок блока. Они должны входить в бак без зазоров и упираться в противоположную стенку.
Что прислать для изготовления такого же блока
- Фото старого блока ТЭН с разных ракурсов, чтобы были видны все трубки, фланец и выводы.
- Чёткий снимок маркировки на фланце или корпусе, если она сохранилась.
- Замеры длины выступающей части трубок от фланца до конца (без учёта контактов).
- Уточнить, какая среда будет нагреваться (вода, масло, раствор) и её максимальная рабочая температура.
- Если старый блок неисправен и маркировка стёрта, сообщите напряжение и мощность, которые должны быть на нагревателе.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем количество трубок в блоке, мощность, напряжение, длину трубок и тип крепления (фланец, гайка, резьба) под ваше оборудование. Материал оболочки трубок подбирается под агрессивность нагреваемой среды.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электропарогенераторах, где блок ТЭН в рубашке из нержавеющей стали находится внутри парового котла. Также нагреватель используется в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручен в бак через резьбовой фланец. Кроме того, нагреватель применяется в промышленных бойлерах ГВС для котельных и ЖКХ, где блок ТЭН с термостатом вкручен в бак бойлера через резьбовой штуцер.
Вопросы
Можно ли сделать такой же блок ТЭН, но на другое напряжение, например 220 В?
Да, сделаем. Для этого пришлите старое напряжение и желаемое новое, а также мощность, которую нужно сохранить или изменить.
Подойдёт ли этот фланец с гайкой, если у меня в баке другое отверстие?
Мы можем изменить диаметр фланца и размер шестигранной гайки под ваше посадочное место. Приложите к заказу размеры отверстия и резьбы.
Вы сможете увеличить или уменьшить длину трубок, если мой бак глубже или мельче?
Да, изменим длину трубок блока под вашу ёмкость. Укажите нужный размер от фланца до конца трубки.
А если нагреватель будет работать не в воде, а в масле или щелочном растворе?
Сделаем оболочку из материала, стойкого к вашей среде. Напишите в комментарии тип жидкости и её температуру.
