Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение формы трубки и выводов с вашим блоком ТЭН
- Сравните форму трубки и взаиморасположение выводов: прямая, изогнутая, П-образная или иная конфигурация.

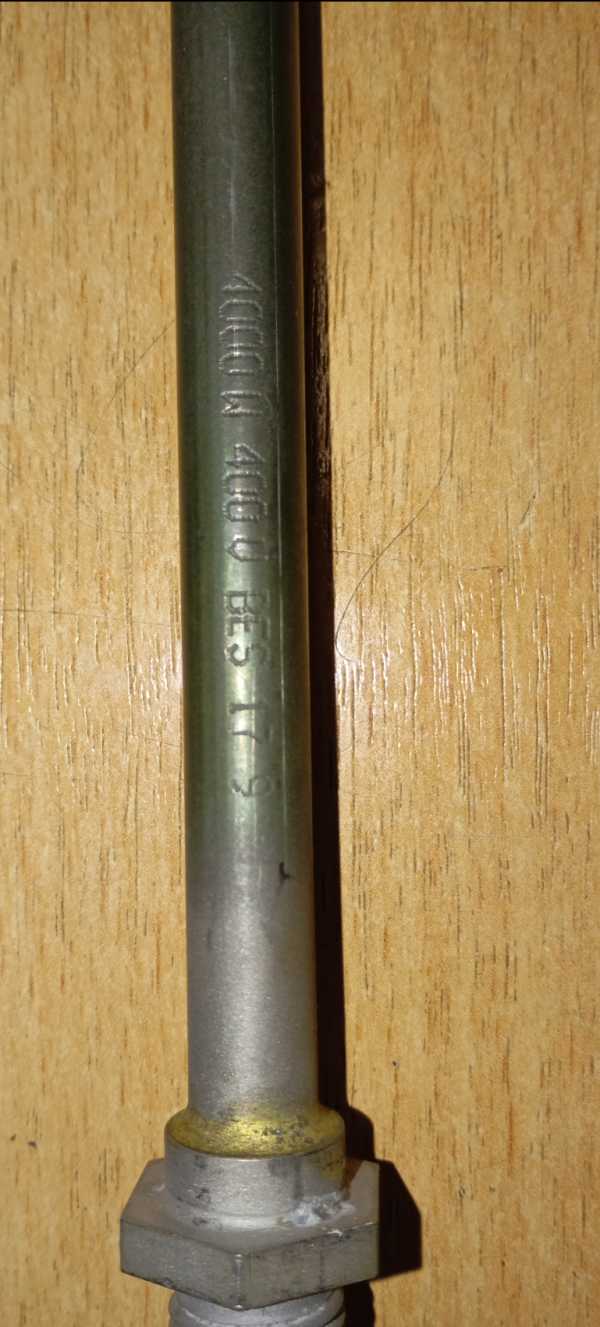

- Проверьте тип крепления: на фото шестигранный штуцер с резьбой, приваренный к оболочке. Убедитесь, что у вашей детали такое же крепление.
- Сверьте маркировку на оболочке старого ТЭНа: напряжение, мощность, длину развертки (или осевую длину), а также буквенные коды из названия.
- Уточните тип и размер контактных выводов (штырь, лепесток, резьба), а также расстояние между ними.
Фото старого блока ТЭН для заказа с двух ракурсов
- Фото старого блока ТЭН с двух-трёх ракурсов, чтобы была видна форма трубки и крепление.
- Чёткое фото маркировки на оболочке (напряжение, мощность, код).
- Чертеж или эскиз с размерами (длина, ширина, межосевое расстояние), если деталь изменена или маркировка стерта.
- Указать, для какого оборудования предназначался старый нагреватель (модель, марка), если известно.
- Сообщить, есть ли на старом ТЭНе дополнительные элементы (термостат, термовыключатель, кронштейн) и требуется ли их перенести на новый.
Изготовим блок ТЭН по образцу с изменением параметров
Делаем по образцу, фото или чертежу, с возможностью изменения параметров. По заказу меняем рабочее напряжение (например, с 380 В на 220 В), мощность (за счёт длины, диаметра трубки или количества ТЭНов в блоке), а также материал оболочки для агрессивной среды и тип контактных выводов.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, промышленных электропарогенераторах и бойлерах для горячего водоснабжения. В электрокотле блок ТЭН вкручен в бак через резьбовое фланцевое соединение. В промышленном парогенераторе блок ТЭН находится в рубашке из нержавеющей стали внутри парового бака. В бойлере ГВС блок ТЭН с термостатом вкручен в бак через резьбовой штуцер.
Вопросы
У меня другое напряжение сети (например, 220 В вместо 380 В). Вы сделаете такой же блок ТЭН под него?
Да, сделаем. Для этого пришлите фото старой детали, её маркировку и укажите, на какое напряжение переделываем.
Мне нужно изменить длину трубки или расстояние между выводами. Это возможно?
Да, сделаем по вашему чертежу или образцу с указанием новых размеров.
На старом ТЭНе сварная гайка, а мне нужно под другой тип крепления (фланец, хомут, гладкая трубка). Вы можете это изменить?
Да, сделаем. Приложите к заказу чертёж или фото требуемого крепления.
Работаю с жидкостью, которая разъедает обычную сталь. Вы можете сделать блок ТЭН из другого материала (нержавейка, титан)?
Да, сделаем из нержавеющей стали. Для других материалов уточните среду и необходимость заказа уточните в комментарии.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
