Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совместимость с вашей деталью
- Сверьте общую форму и количество изгибов. На фото трубчатый нагреватель с длинной прямой частью и загнутыми концами, ваша деталь должна повторять эту геометрию.
- Проверьте тип крепления и подключения: на изделии установлены резьбовые шпильки. Убедитесь, что на вашем старом ТЭНе такое же крепление.

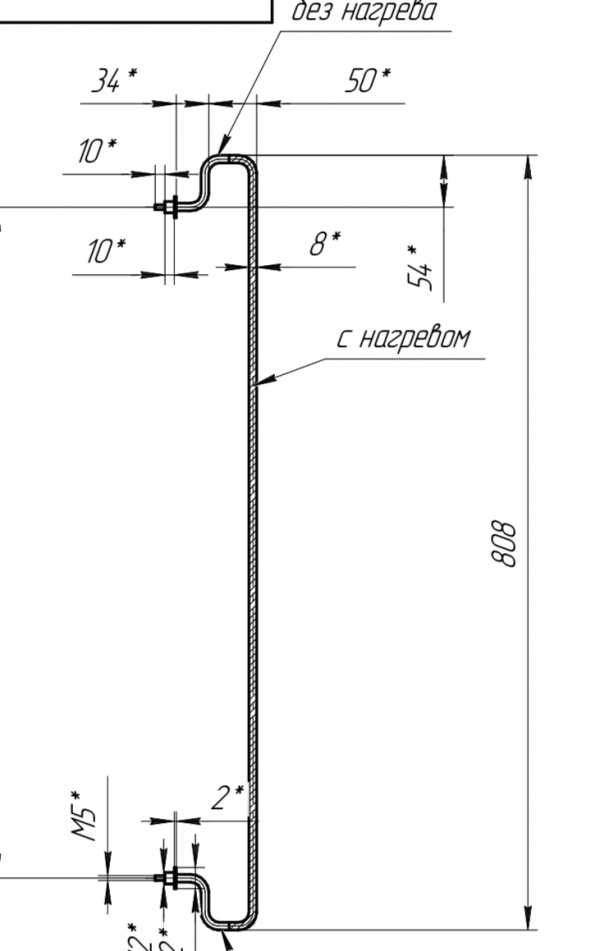

- Сравните расположение холодных концов. На чертеже к этому нагревателю отмечены зоны без нагрева, ваша деталь должна иметь аналогичные участки.
- Уточните длину прямой части и общий размах по осям. Эти размеры должны совпадать с вашим образцом.
- Сверьте электрические параметры (напряжение, мощность) с теми, что указаны на маркировке старой детали или в документации оборудования.
Что прислать для изготовления по вашему образцу
- Фото старой детали с разных ракурсов, где видна форма, изгибы и расположение выводов.
- Чертёж с размерами в миллиметрах или сантиметрах, если он есть.
- Указание напряжения и мощности, которые требуются для вашего оборудования.
- Если деталь в сборе с корпусом или защитным кожухом, приложите фото узла крепления.
- Сообщите, в какой среде будет работать нагреватель (воздух, жидкость, масло), чтобы мы подобрали материал трубки.
Если нужна модификация
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки под вашу среду, тип и расположение крепёжных элементов. Изменяем форму холодных концов и длину зоны нагрева.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах - в бойлере парогенератора, а также в накопительных водонагревателях, где элемент располагается в баке, и в стиральных машинах, где он закреплён снизу бака.
Вопросы
У меня другое напряжение в сети, чем указано на старом ТЭНе. Вы сделаете под моё напряжение?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото и чертёж вашей детали.
Мне нужно, чтобы крепление было не на шпильках, а на фланце. Это возможно для такой формы?
Да, сделаем с другим креплением. Приложите к заказу фото узла крепления вашего оборудования.
Нагреватель будет работать в агрессивной среде. Вы можете сделать трубку из другого материала?
Да, сделаем из материала, подходящего под вашу среду. Укажите тип среды при оформлении заказа.
Мне нужна другая длина прямой части, а форма изгибов та же. Вы возьмётесь за такой заказ?
Да, сделаем с изменённой длиной. Пришлите чертёж с новыми размерами и фото вашей детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
