Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

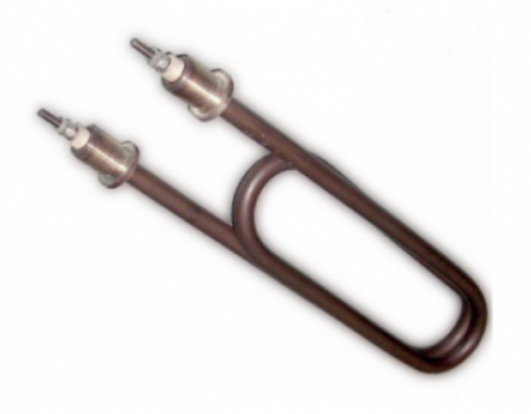

Как сверить ТЭН для котлов ЭВАН по форме и креплению
- Сравните форму: прямая трубка, изогнутая, П-образная или иная конфигурация корпуса.
- Проверьте крепление: резьбовая часть, фланец, приварная гайка или свободный вывод без фиксации.
- Посмотрите на выводы: их количество (один или два), расположение (с одной стороны или с разных), тип клеммы (штекер, винт, лепесток).
- Измерьте общую длину по трубке от края до края без учёта выводов.
- Сверьте мощность и напряжение: они указаны на корпусе старого ТЭНа или в паспорте котла.
Что прислать для изготовления ТЭНа для ЭВАН с фото старого
- Фото старого ТЭНа с двух ракурсов (общий вид и крупно крепление).
- Длину по корпусу в миллиметрах (линейка рядом с деталью).
- Маркировку на старом нагревателе или с паспорта котла (например ЭВАН Warmos-IV или Next).
- Модель котла и год выпуска (на шильдике оборудования).
- Если крепление резьбовое, укажите диаметр резьбы (измерить штангенциркулем или гайкой).
Если нужен ТЭН для котлов ЭВАН другой мощности или напряжения
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину корпуса, тип крепления, материал оболочки под вашу среду (вода, масло, агрессивная жидкость).
Применение: ТЭН для котлов ЭВАН
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где служат для догрева или в качестве ТЭН-вставки. Устанавливаются в штатную бобышку котла или в обвязку. Также применяются в котлах отопления пассажирских вагонов, в водогрейном котле котельного отделения. В битумоплавильных установках и битумоварочных котлах нагреватель погружается в бак, часто в виде зеркально расположенных полуколец.
Вопросы
Можно сделать на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите текущее напряжение, желаемое напряжение и мощность.
Подойдёт ли этот ТЭН, если у меня другое крепление (фланец вместо резьбы)?
Да, сделаем крепление по вашему образцу. Приложите фото фланца и его диаметр.
Вы можете изменить длину трубки, если она не влезает в мой бак?
Да, изменим длину. Укажите в заказе нужную длину по корпусу в миллиметрах.
Нужен материал корпуса для работы в масле, а не в воде. Сделаете?
Да, сделаем из другого материала. Напишите среду и температуру эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
