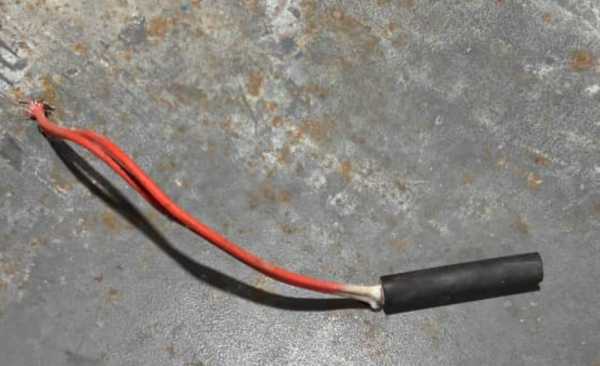

Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сверить габариты патронного ТЭНа по общей длине и диаметру корпуса
- Сравните общую длину и диаметр корпуса с вашей старой деталью.
- Проверьте форму и количество контактных выводов. У патронного ТЭНа выводы обычно расположены с одной стороны.
- Уточните способ крепления: есть ли на корпусе резьба, фланец или он просто гладкий для запрессовки.
- Соотнесите мощность, указанную на маркировке вашего старого ТЭНа, с данными в названии заказа.
- Сверьте рабочее напряжение. Оно должно совпадать с тем, что написано на старой детали или в вашем задании.
Прислать фото старого патронного нагревателя с контактами и маркировкой
- Фото старого патронного ТЭНа с двух сторон: общий вид и крупным планом контакты с маркировкой.
- Четкие замеры длины корпуса (от торца до торца) и диаметра рабочей части.
- Если есть, чертеж или эскиз с указанием места установки и габаритов посадочного гнезда.
- Укажите рабочее напряжение и необходимую мощность. Если они не читаемы на старом ТЭНе, напишите условия работы.
- Сообщите, в какой среде будет работать нагреватель (воздух, жидкость, масло). Это важно для выбора материала оболочки.
- Если крепление нестандартное, приложите фото узла крепления в оборудовании.
Изменить длину трубки, диаметр или мощность патронного ТЭНа под заказ
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, диаметр, мощность, рабочее напряжение, материал оболочки для работы в агрессивной среде. Также можем изменить тип и размер крепления, например, сделать резьбу или фланец там, где их не было.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в горячеканальных системах и соплах литьевых машин, а также в пресс-формах для литья пластика и металла. В оборудовании для нефтепродуктов патронный ТЭН устанавливается непосредственно в жидкости через бобышку. В баках-дозаторах реагентов химводоподготовки котельной нагреватель монтируется через бобышку в стенке или крышке.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
У меня номинальное напряжение 380 В, а у старого ТЭНа было 220 В. Вы сделаете такой же по размерам, но на 380 В?
Да, сделаем. Пришлите фото старой детали с маркировкой и укажите нужное напряжение и мощность в комментарии к заказу.
Мне нужно, чтобы длина корпуса была на 15 мм больше, чем у образца. Это возможно?
Да, сделаем. Приложите к заказу чертеж с новым размером или подробно опишите изменение в примечании к фото.
У меня старый ТЭН из нержавейки, но он работал в масле. Можно сделать такой же, но из меди для воды?
Да, сделаем. Укажите в заказе новый материал оболочки и рабочую среду. Если есть фото старого ТЭНа, приложите его.
У моего патронного ТЭНа крепление на фланце, а мне нужно сделать точно такой же, но с резьбой под штуцер. Это возможно?
Да, сделаем. Пришлите фото старого ТЭНа с фланцем и отдельно чертеж или фото места, куда его нужно вкрутить, чтобы мы подобрали нужную резьбу.
