Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |

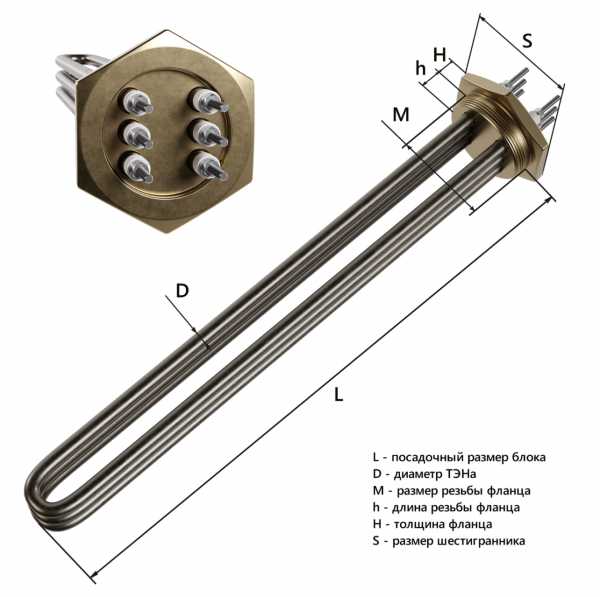

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте форму изгиба и габаритную длину с вашим старым ТЭНом для воды
- Сверьте форму изгиба и габаритную длину по прямой части и по осям, если ТЭН гнутый.
- Проверьте тип крепления: резьба, фланец, хомут или свободный конец.
- Сравните конструкцию выводов: шпильки, лепестки, клеммы, их количество и шаг.
- Уточните рабочее напряжение и мощность, указанные на корпусе старой детали.
- Посмотрите диаметр трубки и материал оболочки (нержавейка, медь, сталь).
Пришлите фото старого ТЭНа с линейкой - вид сбоку и торец крепления
- Фото старого ТЭНа с линейкой (вид сбоку и торец с креплением).
- Если ТЭН был в сборе с фланцем или крышкой - фото всего узла и размеры фланца (диаметр, количество и расположение отверстий).
- Для ТЭНа с резьбой - наружный диаметр резьбы и шаг (например, G1, G1 1/4).
- Длину погружаемой части (от основания крепления до конца трубки).
- Мощность и напряжение, которые должны быть у нового ТЭНа, или данные с шильдика оборудования.
- Марку и модель оборудования (бойлер, ванна, теплообменник), если ТЭН встраивается в готовый узел.
Изменим длину погружаемой части и мощность под ваше водонагревательное оборудование
Делаем по образцу, фото, чертежу. По заказу меняем длину погружаемой части, мощность под другое напряжение, тип крепления (с резьбы на фланец или наоборот) и материал оболочки под агрессивную среду. Присылайте старую деталь или её размеры, и мы изготовим под вашу задачу.
Применение: ТЭН для нагрева воды
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере нагреватель монтируется в бак через фланец или резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету.
Вопросы
Нужно напряжение 220 В, а у меня старый ТЭН на 380 В. Сделаете?
Да, сделаем. Приложите к заказу фото старого ТЭНа и напишите нужную мощность.
У меня фланец другого диаметра, чем у вашего стандартного ТЭНа. Вы можете повторить мой?
Да, сделаем по вашему фланцу. Пришлите его фото с размерами и расположением отверстий.
ТЭН будет работать в щелочном растворе. Сделаете в кислотостойкой стали?
Да, сделаем в подходящем материале по вашей среде. Укажите тип жидкости в примечании к заказу.
Мне нужна другая длина трубки, короче на 20 мм. Это возможно?
Да, сделаем по вашей длине. Приложите чертеж или отметьте на фото старого ТЭНа нужный размер.
