Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить трубчатый ТЭН для пластины по выводам и ориентации клемм
- Сравните количество и форму выводов (контактные стержни, клеммы, их ориентацию). Укажите, есть ли резьба на концах.
- Проверьте длину по осевой линии трубки, включая изгибы. Измерьте расстояние между осями параллельных участков, если форма П-образная или W-образная.
- Оцените профиль трубки: гладкая, с оребрением, сплющенная? Уточните шаг и высоту рёбер, если они есть.
- Определите тип крепления: приварная пластина, фланец, резьбовая гайка, хомут, скоба. Замерьте межосевое расстояние крепёжных отверстий.
- Посмотрите маркировку на трубке или на шильдике оборудования. Пришлите её полностью, включая буквенные коды.
Что прислать для изготовления нагревателя пластины: фото старого ТЭНа с трёх ракурсов
- Фото старого ТЭНа с трёх ракурсов: общий вид, крупно выводы, крупно крепление.
- Чертёж или эскиз с размерами: общая длина, длина изогнутой части, расстояние между осями, диаметр трубки, размер крепежа.
- Фото шильдика оборудования, где указаны параметры тока, напряжения и мощность.
- Образец старой детали (если возможно отправить или привезти).
- Уточните среду, в которой работает нагреватель: воздух, масло, агрессивная жидкость. Это влияет на материал оболочки.
- Сообщите, будет ли обдув, наличие теплоотводящих рёбер, необходимость заземляющего вывода.
Если нужен нагреватель с другой длиной трубки или мощностью
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение выводов, материал оболочки, шаг и высоту оребрения, форму и размер крепёжного элемента. Присылайте ваши требования вместе с фото текущей детали.

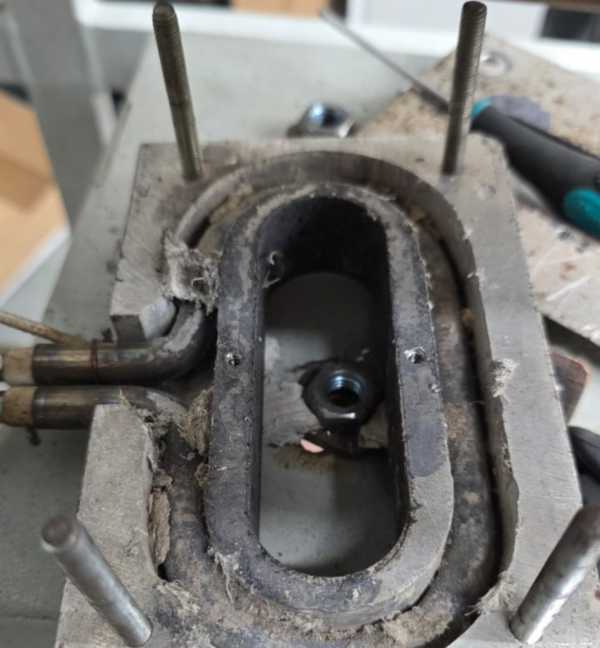

ТЭН для нагрева пластины: в каком оборудовании
Такие нагреватели ставят в пресс-формах литья пластика и металла, где они размещаются в каналах внутри тела пресс-формы или литейной формы. В бытовой технике нагреватель используется в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В духовых шкафах, электроплитах, микроволновых печах с грилем и мини-печах нагреватель отвечает за нагрев камеры или конфорки.
Вопросы
Мне нужно другое напряжение, 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭНа, укажите желаемое напряжение и мощность, а также сечение питающего кабеля.
Можно сделать выводы с другой стороны трубки или изменить их длину?
Да, сделаем. Приложите к заказу чертёж с указанием нового расположения и длины выводов.
У меня старая деталь из нержавейки, а ТЭН будет работать в масле. Какой материал выбрать?
Для масла обычно подходит сталь. Пришлите фото маркировки старого нагревателя и уточните рабочую температуру масла.
Мне нужно изменить крепление: вместо приварной пластины сделать фланец. Это возможно?
Да, сделаем. Пришлите чертёж фланца с размерами и расположением отверстий, а также фото старой детали для согласования посадки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
