Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните длину прямой части трубки с вашим ТЭНом для сковороды
- Сравните общую длину вашего старого ТЭНа и длину трубки (по прямой части, без учёта изгибов).
- Проверьте расположение и тип крепления: накидная гайка, скоба, приварной фланец или отверстия под винт.
- Посмотрите на подводящие выводы: их количество, диаметр контактного стержня, длину свободного конца и наличие резьбы под гайку.
- Уточните мощность и напряжение, указанные на корпусе или в паспорте вашего нагревателя.
- Форму в плане: П-, W-, круглая, прямая или по радиусу сковороды.

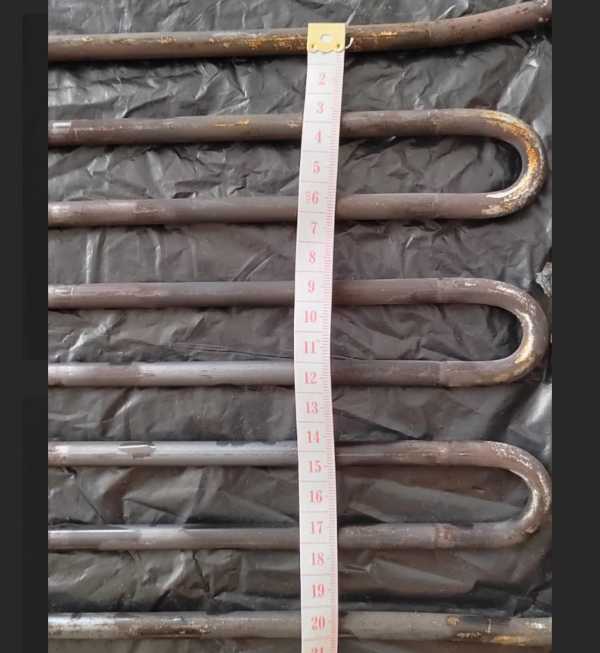

Пришлите фото старого ТЭНа с линейкой для замены в сковороде
- Фото старого ТЭНа с линейкой вдоль всей детали и отдельно по креплению.
- Эскиз или чертёж с размерами: длина трубки, расстояние между осями изгибов, диаметр трубки, длина и диаметр выводов.
- Фото шильда с параметрами (мощность, напряжение, среда).
- Для производственной сковороды: фото места установки и тип крепления (отверстия под борт, прижимная планка, резьбовой фитинг).
- Если ТЭН был герметизирован резиновой или силиконовой прокладкой, укажите её размер и приложите образец.
- Марку и модель сковороды, если она известна.
Изготовим ТЭН с другой длиной, мощностью или напряжением для сковороды
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, диаметр и длину выводов, а также материал оболочки под конкретную среду (масло, жир, вода, агрессивная жидкость). Изменяем форму крепления и расположение изгибов под ваше посадочное место.
Применение: ТЭН для производственной сковороды
Такие нагреватели ставят в электросковороду (тигельную сковороду), где нагревательные элементы крепятся снаружи к днищу чаши. Также их используют в темперирующей машине для шоколада в кондитерском производстве, где нагреватель находится в рубашке бака-плавителя. В молочном производстве нагреватели устанавливают в бойлер нагрева воды в составе отдельной CIP-станции, которая подключается к танку охлаждения молока только на время мойки.
Вопросы
У меня другое напряжение, 380 В вместо 220 В. Вы сможете сделать такой ТЭН?
Да, сделаем. Пришлите фото старого нагревателя с линейкой и укажите нужное напряжение и мощность в примечании к заказу.
Мне нужно изменить длину контактных стержней, они короткие для моей клеммной коробки.
Да, сделаем. Укажите в заказе новую длину стержней и приложите фото места подключения.
Нагреватель будет работать в щелочном растворе, а старый был под масло. Сделаете из другого материала?
Да, сделаем. Напишите в комментариях тип среды, и мы подберём материал оболочки. Приложите фото старого ТЭНа.
У меня другое посадочное место, крепление не совпадает. Вы сможете сделать под мою сковороду?
Да, сделаем. Пришлите фото места установки с размерами расстояний между крепёжными отверстиями и эскиз требуемой формы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
