Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 24 В; можно на 12, 36, 48 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

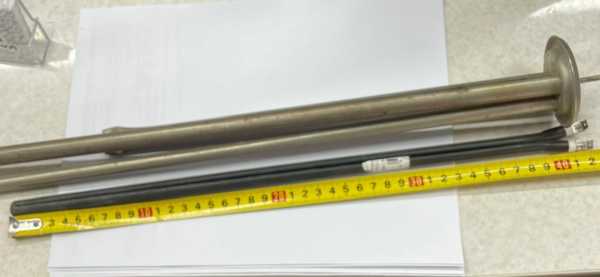

Что скрывается за названием «ТЭН 24V 600Вт сухой»
В названии зафиксированы три главных параметра: напряжение 24 В, мощность 0,6 кВт и среда - «сухой» (воздух). Этого достаточно, чтобы понять электрическую часть, но не хватает главного - геометрии. Мы знаем, что это трубчатый электронагреватель по ГОСТ 13268-88: металлическая оболочка, внутри спираль на наполнителе-изоляторе, по концам контактные стержни.
Чего нет в названии: диаметр оболочки, развёрнутая длина, форма (прямой или гнутый), тип крепления, материал оболочки, длина контактных стержней. У производителей принято кодировать эти параметры в маркировке - например, по ГОСТ это выглядит как «ТЭН-...А.../0,6Х24», где буквы и цифры означают длину, диаметр и код среды. У вашего экземпляра маркировка отсутствует или стёрта, поэтому подбираем по физическим параметрам.
Из названия известны только электрика и среда. Всё остальное определяется по образцу или чертежу.
Подключение: 24 вольта и 25 ампер
Электрический режим этого ТЭН задан жёстко: напряжение 24 В, мощность 0,6 кВт. Из этих двух величин расчёт даёт рабочий ток 25 А и сопротивление в рабочем режиме 1 Ом. Это низковольтный нагреватель с большим током - такие схемы встречаются в системах с питанием от аккумуляторов или понижающих трансформаторов.
При подключении важны два момента:
- Сечение подводящих проводов должно соответствовать току 25 А - это ориентир для выбора кабеля и контактов.
- Сопротивление 1 Ом - рабочее, в горячем состоянии. В холодном виде мультиметр покажет другое значение, это нормально для ТЭН.
Проверка перед установкой: сопротивление изоляции между стержнем и оболочкой должно быть не менее 0,5 МОм. Если меньше - нагреватель нужно просушить.
Ток 25 А - это главный параметр для подбора проводов, клемм и предохранителей. Не занижайте сечение.
Крепление: штуцер, гайка, фланец - что у вас
По названию тип крепления неизвестен. У производителей одиночных ТЭН встречаются три основных варианта:
- Штуцер с резьбой - вкручивается в отверстие;
- Гайка и шайба - для прохода сквозь стенку;
- Фланец - прижимная пластина с болтами.
Для «сухого» ТЭН крепление обычно простое - штуцер или гайка, потому что нет давления жидкости. Но точный тип и размер резьбы (например, М14, М18, М22) определяется только по образцу или чертежу. Межосевое расстояние - если крепление на двух точках - тоже снимается с детали.
Пришлите фото крепления с линейкой или штангенциркулем - по снимку определим тип резьбы и посадочный размер.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать радиус
ТЭН может быть прямым или изогнутым - буквой U, W, в кольцо, с произвольной гибкой. Для «сухого» нагревателя форма часто повторяет контур оборудования, чтобы увеличить площадь контакта с воздухом. В названии формы нет, значит, её нужно задать.
Как передать форму:
- Сделайте чертёж с размерами: общая длина, длина активной зоны, радиусы изгибов.
- Если чертежа нет - положите ТЭН на лист бумаги и обведите контур карандашом.
- Снимите размеры: диаметр трубки, расстояние между осями, длина прямых участков.
У производителей есть ограничение: контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм. Это учтём при изготовлении.
Радиус изгиба и длина прямого участка - два размера, без которых повтор формы невозможен.
Что прислать для запуска в работу
Чтобы сделать точную замену, нужно передать нам три вещи - любую из них или все вместе:
- Образец - сам ТЭН целиком, мы снимем все размеры и повторим геометрию.
- Эскиз - рисунок от руки с проставленными размерами: длина, диаметр, радиусы, резьба.
- Чертёж - если есть документация на оборудование, подойдёт выкопировка с указанием места установки нагревателя.
Дополнительно укажите: материал оболочки (если знаете), длину контактных стержней, нужен ли оребрение. Делаем по чертежу, эскизу или образцу - по заказу меняем резьбу, длину стержней и материал оболочки.
Минимальный набор для заказа: образец или эскиз с длиной, диаметром и типом крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах и аэрогрилях. В духовом шкафу трубчатый ТЭН располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН находятся сверху и снизу камеры и включаются раздельно или вместе. В аэрогриле кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке над чашей.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу на нужную - например, если у вас М18, а нужно М22. Укажите тип и шаг резьбы.
Как измерить развёрнутую длину?
Для прямого ТЭН - просто длина трубки. Для гнутого - гибкой линейкой или ниткой повторите изгиб по наружной стороне, затем измерьте нитку.
Можно ли нержавейку?
Да, делаем оболочку из нержавеющей стали. Для сухого нагрева это прочный вариант, особенно если вокруг возможна влага или агрессивные испарения.
Можно ли поставить в другую среду?
Нет, этот ТЭН рассчитан на воздух. Для воды или масла нужен другой нагреватель - у производителей для каждой среды свой код и предельная мощность на квадратный сантиметр.
