По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверяем соответствие вашей детали
- Сравните форму и способ крепления. У этого ТЭН прямая трубка, крепление резьбовое или под фланец, уточняется по месту.
- Проверьте длину. Активная длина нагревателя 920 мм. Измерьте свою деталь по прямой части трубки.
- Подведите напряжение 220 В и мощность 3,5 кВт. Если ваша деталь имела другую мощность или напряжение, этот ТЭН не подойдёт.
- Сверить выводы. Контакты штекерные или под обжим, тип присоединения уточняется по образцу.

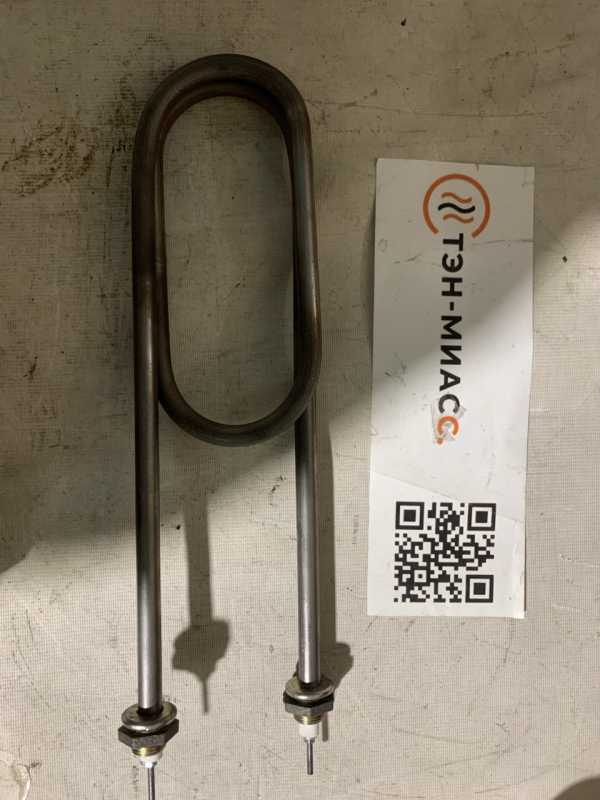

- Сопоставьте маркировку. Если на старой детали есть код «100 А13/3,5-P-220В», деталь совпадает.
Что прислать для точного повторения
- Фото старого нагревателя с двух сторон, чтобы видеть контакты и крепление.
- Фото шильдика оборудования или маркировки на корпусе ТЭН.
- Укажите модель устройства, в котором стоял нагреватель.
- Если крепление резьбовое, сообщите диаметр резьбы или пришлите фото гайки/фланца.
- Для нестандартного присоединения приложите замер расстояния между выводами.
Что можно изменить под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму контактов, тип крепления или мощность под другое напряжение. Материал оболочки подбираем под среду, в которой работает нагреватель.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере ТЭН устанавливается в баке через боковой или нижний фланец. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса.
Вопросы
Нагреватель нужен для воды с высокой жёсткостью, подойдёт этот ТЭН?
Материал оболочки у этого ТЭН стандартный. Если среда агрессивная, мы изготовим деталь с защитным покрытием по вашему образцу.
Можно сделать этот ТЭН на 380 В?
Да, сделаем. Пришлите фотографию старой детали и укажите нужное напряжение, мощность пересчитаем.
У меня крепление фланцевое, а у этого резьба. Вы можете сделать такой же по форме, но с фланцем?
Да, сделаем. Приложите к заказу чертёж фланца или его фото с размерами.
Активная длина 920 мм не влезает в мой бак, можно короче?
Да, сделаем по вашей длине. Пришлите замер от вывода до вывода или точное посадочное место.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
