Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 38 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

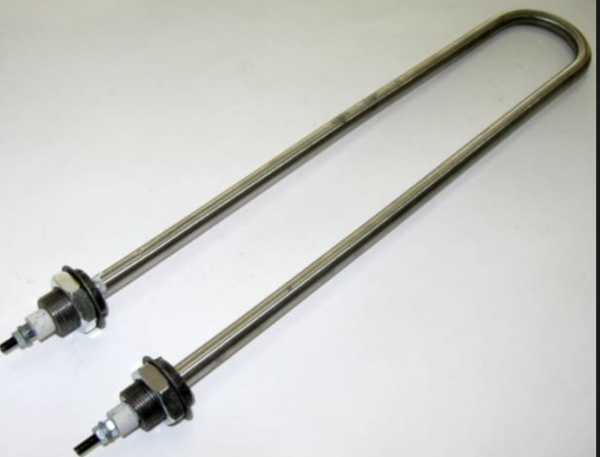

Как читать маркировку ТЭН 100А13/3,5Р220-63А
100 обозначает развёрнутую длину 1000 мм, первая А задаёт контактный стержень длиной 40 мм, 13 указывает диаметр оболочки. Далее указаны мощность 3,5 кВт, код среды P и напряжение 220 В. Суффикс 63А по имеющимся данным расшифровать нельзя.
Активная длина по готовому расчёту: 920 мм.
Код P и материал оболочки: не для любой жидкости
Код P предназначен для воды и слабых растворов щелочей с pH 7–9. Для этого кода ГОСТ рекомендует оболочку из углеродистой стали; материал конкретного изделия в маркировке не указан.
Для другой среды нужны подходящие код и материал. Например, для масел и жиров код Z, а предел нагрузки составляет 3,0 Вт/см². Нагрузка этого ТЭН выше, поэтому без подбора исполнения для масла применять его не следует.
Нагрузка 9,32 Вт/см² ниже предела для P
Для воды и слабых растворов щелочей по коду P предел ГОСТ составляет 15 Вт/см². Расчётная нагрузка ТЭН 100А13/3,5Р220-63А равна 9,32 Вт/см² на площади 376 см²: превышения для этой среды нет.
Сравнивать нагрузку нужно с пределом именно для рабочей среды, а не только с мощностью ТЭН.
Проверка мультиметром: ожидайте 13,8 Ом
- Обесточьте и отсоедините ТЭН.
- Переключите мультиметр в режим измерения сопротивления и приложите щупы к контактным стержням.
- Сопоставьте показание с расчётным сопротивлением в рабочем режиме: 13,8 Ом.
Измерение между стержнем и оболочкой мультиметром не заменяет проверку сопротивления изоляции мегаомметром.
Что прислать для подбора
Пришлите фото маркировки, чертёж, эскиз или образец, укажите рабочую среду и напряжение. Делаем по чертежу, эскизу, образцу; по заказу меняем параметры исполнения.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлерах элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях нагреватель находится в небольшой цилиндрической камере внутри корпуса, непосредственно на пути воды.
Вопросы
Можно ли сделать оболочку из нержавейки?
Для кода P ГОСТ рекомендует углеродистую сталь. Нержавеющую оболочку подбирают для соответствующей среды; по заказу меняем материал исполнения.
Что будет, если нагрузка выше предела для среды?
Работа с превышением не соответствует пределу для этой среды и может привести к перегреву и повреждению ТЭН. Нужно подобрать исполнение с допустимой нагрузкой.
Можно ли сделать ТЭН на другое напряжение?
Да, по заказу меняем напряжение. Его нужно согласовать с требуемой мощностью и условиями подключения.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ встречаются длины 40, 65, 100, 125, 160, 250, 400 и 630 мм. В маркировке этого ТЭН код А соответствует 40 мм.
