Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

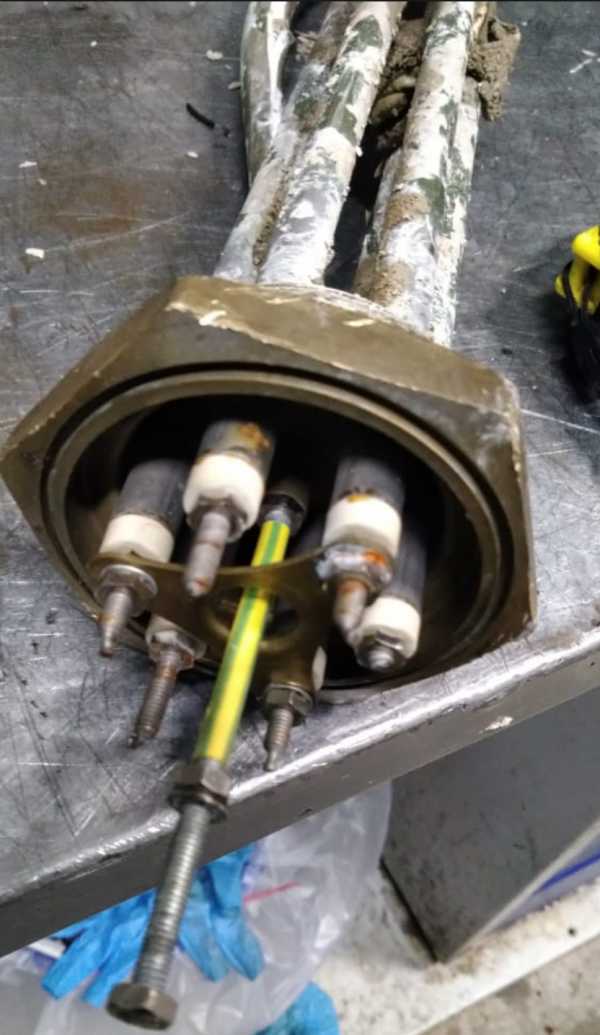

Из названия ясно: это ТЭН на резьбовом фланце, мощность 9,0 кВт (три элемента по 3 кВт), резьба крепления М55, развёрнутая длина L~600 мм. Напряжение не указано - по ГОСТ 13268-88 стандартный ряд: 220, 380 В и другие.
Чего не хватает для запуска в производство:
- Диаметр оболочки (типовые по ГОСТ: 6,5 - 16,0 мм)
- Длина и расположение холодных зон (коды A - H по таблице ГОСТ)
- Форма после гибки (прямой, П-образный, W-образный)
- Материал оболочки (зависит от среды)
- Напряжение (220 или 380 В, реже 127, 42 В)
Главный параметр для расчёта спирали - напряжение. Без него нельзя получить мощность 3 кВт на каждом элементе.
Как снять размеры со старого ТЭН
- Развёрнутая длина - распрямите старый нагреватель, измерьте рулеткой от кончика одного контактного стержня до другого. В вашем случае L~600 мм.
- Холодные зоны - участки на концах, где нет нагрева. Измерьте длину неизогнутой части от торца оболочки до начала изгиба. По ГОСТ минимальное расстояние от стержня до изгиба - 20 мм для диаметров 10 - 16 мм.
- Форма после гибки - зарисуйте или сфотографируйте конфигурацию: сколько изгибов, на каком расстоянии от крепления, в какую сторону.
Не отрезайте контактные стержни - их длина и диаметр влияют на посадку в клеммы.
Среда и материал оболочки
Выбор материала - по коду среды из ГОСТ 13268-88 (таблица 4):
- Вода (pH 5 - 9) - медь, латунь (код X, 9,0 Вт/см²) или нержавеющая сталь (код J, 15,0 Вт/см²)
- Масло, жиры - углеродистая сталь (код Z, 3,0 Вт/см²)
- Воздух спокойный до 450°C - углеродистая сталь (код S, 2,2 Вт/см²)
- Воздух движущийся - сталь с оребрением (коды O, K, 3,5 - 6,5 Вт/см²)
У производителей в каталогах для воды чаще используют нержавейку 08Х18Н10Т, для масла - углеродистую сталь 08КП. Если среда не указана, делаем по образцу или чертежу.
Мощность 3 кВт на элемент при длине 600 мм даёт удельную мощность около 5 - 7 Вт/см² - подходит для воды и масла, для воздуха потребуется оребрение.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: фланец, межосевое
В вашем товаре - резьбовой фланец М55. Это наружная резьба на фланце для вворачивания в стенку бака или муфту.
Для заказа нужно:
- Диаметр фланца и толщина
- Межосевое расстояние между центрами ТЭН (если их три в одном фланце) - уточните по старому образцу
- Материал фланца (сталь, нержавейка)
М55 - крупная резьба, стандартный шаг 3,0 мм. Если резьба другая - укажите.
Что прислать
Для точного изготовления достаточно одного из вариантов:
- Образец старого ТЭН (целиком, с креплением)
- Эскиз от руки с размерами: развёрнутая длина, холодные зоны, форма, резьба, межосевое
- Фото с линейкой рядом с нагревателем
- Данные по среде и напряжению, если известны
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину холодных зон, диаметр трубки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке через резьбовую втулку, а также в проточных водонагревателях, где элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа используются в стиральных машинах, где они закреплены снизу бака через резиновую манжету.
Вопросы
Можно ли поставить этот ТЭН в другую среду, например, вместо воды в масло?
Можно, если заменить материал оболочки. Для масла нужна углеродистая сталь, для воды - медь или нержавейка. При заказе укажите новую среду.
Можно ли подключить на другое напряжение, например, 380 В вместо 220 В?
Да, по заказу меняем спираль под нужное напряжение. Мощность 3 кВт останется той же, изменится ток и сопротивление элемента.
У меня старый ТЭН без маркировки, можно сделать по нему?
Да, делаем по образцу. Пришлите старый нагреватель или эскиз с размерами - подберём материал и спираль по расчёту.
Можно ли сделать другую резьбу штуцера, не М55?
Да, по заказу меняем резьбу фланца. Укажите нужный диаметр и шаг - изготовим под ваше крепление.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
