Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Снимите расстояние между осями трубки U-образного ТЭНа с выводами под гайку
- Снимите размер между осями трубки (расстояние между центрами ножек буквы U)
- Замерьте длину прямого участка от изгиба до конца трубки
- Проверьте тип выводов: должна быть резьба под гайку, а не штуцер, не клемма, не пружинный контакт
- Уточните посадочную длину: расстояние от края резьбы до оси противоположной ножки
- Сверьте номинальное напряжение и мощность, указанные на корпусе старого ТЭН

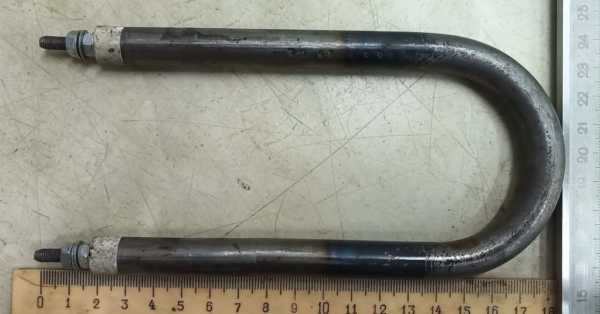

Фото старого U-образного ТЭНа с выводами под гайку с двух ракурсов
- Фото старого U-образного ТЭН с двух ракурсов (вид сверху и сбоку)
- Чёткий снимок зоны резьбовых выводов и расстояния между ними линейкой
- Измерение диаметра трубки и длины погружаемой части
- Название или фото оборудования, в котором стоял нагреватель (печь, ванна, станок)
- Если есть остатки маркировки на корпусе - сфотографируйте или перепишите символы
Сделаем по образцу с изменением длины прямого участка и разводки ножек
Мы делаем по образцу, фото, чертежу. По заказу меняем длину прямого участка, разводку ножек, диаметр резьбы или материал трубки под среду заказчика. Для этого пришлите старый нагреватель или эскиз с размерами, которые хотите изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливается в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Мне нужно другое напряжение, чем на старой детали. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого ТЭН для сверки посадочных размеров.
У меня нестандартное крепление на фланце, подойдут ваши выводы под гайку?
Да, сделаем. Пришлите чертёж или фото места установки с размерами между крепёжными отверстиями.
Старый ТЭН короче, а мне нужно длиннее. Возможно?
Да, изменим длину прямого участка. Для этого пришлите старую деталь или эскиз с новой длиной и подтверждение, что остальные размеры оставляете как есть.
Нагреватель будет работать в агрессивной среде. Сделаете из другого материала?
Да, сделаем. Укажите среду (кислота, щёлочь, раствор солей) и температуру, подберём материал трубки. Приложите фото старого ТЭН для совместимости посадочных мест.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
