Посадка патронного нагревателя: зазор и H7

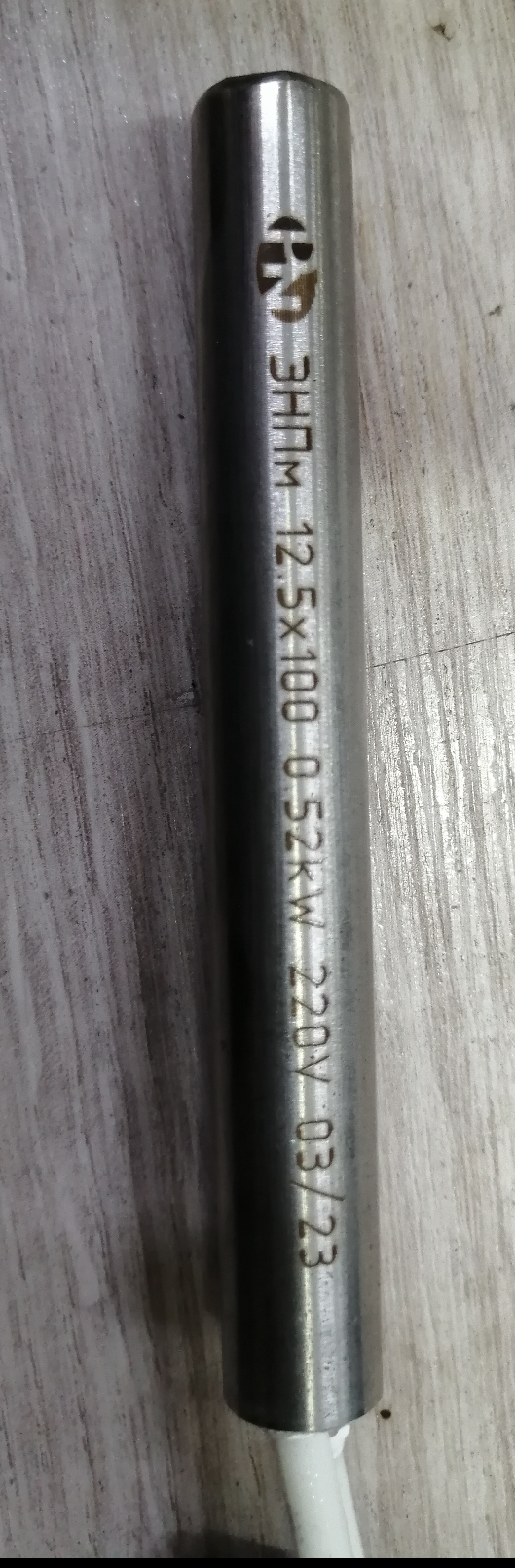

Патронный ТЭН передаёт тепло через стенку отверстия. H7 задаёт допуск отверстия, но сам по себе не определяет зазор: нужно учитывать наружный диаметр конкретного нагревателя.
- Отверстие должно обеспечивать плотный контакт без заклинивания при установке.
Большой зазор ухудшает передачу тепла от ТЭН к детали. Нагреватель может работать при более высокой температуре, а срок службы зависит от удельной мощности и рабочей температуры.
Нет размеров в названии: снимите 3 замера
- Измерьте диаметр отверстия и наружный диаметр корпуса старого ТЭН, чтобы сравнить их.
- Замерьте глубину отверстия.
- Замерьте длину металлического корпуса старого нагревателя, отдельно отметьте, где выходят выводы.
Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Где применяют патронные ТЭН
В каталогах патронные нагреватели указывают для установки в металлические детали:
- Пресс-формы;
- Нагревательные плиты;
- Узлы запайки: ножи и прижимные планки упаковочного оборудования.
Холодная зона у выводов важна для горячей плиты
У патронного ТЭН выводы находятся с одной стороны. В каталогах производителей указывается необогреваемый участок со стороны выводов 1,5-3 см, а у глухого торца около 1 см.
В горячей плите учитывайте расположение холодной зоны: она влияет на распределение температуры вдоль отверстия. Выход провода также нужно предусмотреть так, чтобы он не мешал установке нагревателя.
Что прислать для повторения патронного нагревателя
Делаем по чертежу, эскизу, образцу. Для подбора пришлите размеры отверстия и старого ТЭН, фотографию узла и сведения о расположении выводов. Если есть, приложите маркировку или данные по электрическому подключению.
Вопросы
Что делать, если ТЭН заклинило в отверстии?
Не вытаскивайте его с усилием, чтобы не повредить отверстие и корпус. Перед снятием отключите питание и дайте узлу остыть.
Можно ли вывести провода под углом 90°?
Это нужно указать на эскизе и согласовать для конкретной конструкции. По заказу меняем направление выводов.
Подойдёт ли ТЭН в отверстие чуть больше его диаметра?
Большой зазор ухудшает теплопередачу и может привести к перегреву нагревателя. Перед подбором сопоставьте диаметр отверстия с наружным диаметром ТЭН.
Почему патронный ТЭН перегорает у выводов?
Причина может быть в перегреве зоны выводов или в условиях работы нагревателя. Проверьте посадку, расположение холодной зоны и рабочую температуру узла.
