По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 860 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М18х1,5; можно М16х1,5, М22х1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашего образца
- Форма и размеры: сравните общую и активную длину (расчётная активная длина 780 мм), диаметр трубки, шаг и профиль оребрения, если оно есть на вашей детали.
- Крепление: резьба на корпусе должна быть М18х1,5, количество и расположение крепёжных элементов совпадают.
- Выводы контактов: длина и диаметр шпилек или клемм, их взаимное расположение.
- Мощность и напряжение: на корпусе или в документации указано 3,5 кВт и 220 В. Сопротивление в рабочем режиме 13,8 Ом, ток 15,91 А.

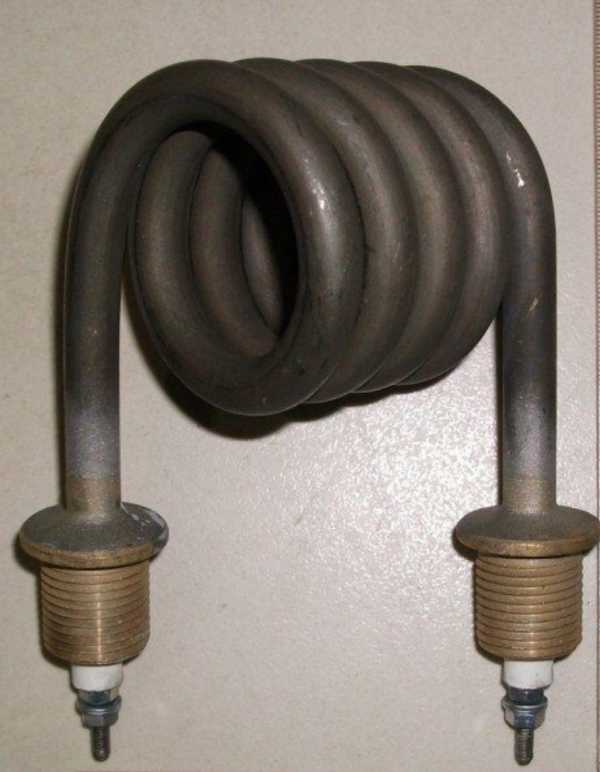

- Маркировка: проверьте код «ТЭН 86А10/3,5 J220 М18х1,5». Номер или шифр оборудования «АДЭ-50» должен быть указан.
Что прислать для изготовления этой детали
- Фото старой детали с двух сторон, включая область крепления и выводов.
- Чёткое фото шильда или бирки с маркировкой, если она сохранилась.
- Модель или шифр оборудования, где стоял ТЭН (в вашем случае «АДЭ-50»).
- Укажите, нужна ли герметизация выводов и какой тип контактной группы (под обжим, под винт).
- Если деталь не имеет маркировки или она стёрта - приложите фото места установки в сборе.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину и расположение выводов, мощность, напряжение, тип крепления, материал оболочки под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Тэн рассчитан на 220 В, а у меня сеть 380 В. Вы сделаете такой же под другое напряжение?
Да, сделаем. Пришлите фото вашего образца и укажите нужное напряжение и мощность.
У меня похожий ТЭН, но с другой резьбой, а не М18х1,5. Вы изготовите с моим креплением?
Да, сделаем с любым типом крепления. Приложите чертёж или фото резьбовой части с размерами.
Мне нужна такая же длина, но другая активная часть (зона нагрева). Это возможно?
Да, сделаем с вашей активной длиной. Для этого пришлите фото старой детали с указанием размера зоны нагрева.
Деталь будет работать в агрессивной среде. Вы сделаете её из другого материала?
Да, сделаем из материала, подходящего для вашей среды. Укажите тип среды (кислота, щёлочь, соль) и приложите фото образца.
