Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия «Тэн электрический - 9 кВт, 380 В» мы знаем главные электрические параметры:
- Мощность: 9 кВт
- Напряжение: 380 В
- Ток (расчёт): 23,68 А
- Сопротивление в рабочем режиме (расчёт): 16 Ом
Этого достаточно, чтобы выбрать спираль нужного сечения. Но для изготовления самого нагревателя этих данных мало. В каталогах производителей ТЭН обозначают по ГОСТ 13268-88, где после мощности и напряжения указывают:
- Развёрнутую длину оболочки (от 250 до 6300 мм)
- Диаметр оболочки (ряд от 6,5 до 16,0 мм)
- Длину контактного стержня в заделке (коды от A до H)
- Код нагреваемой среды (X, J, P, S, T, Z и другие)
- Материал оболочки (сталь, нержавейка, медь, латунь)
Без этих размеров сделать ТЭН нельзя - нужен образец или чертёж с конкретными цифрами.
Форма и гибка: как передать форму и радиус
Большинство ТЭН делают не прямыми, а изогнутыми - чтобы поместиться в бак или калорифер. Форму снимают со старого нагревателя. Вот что важно:
- Снимите старый ТЭН, не деформируя его
- Положите на лист бумаги и обведите контур ручкой
- На изгибах укажите радиус гиба - от центра закругления
- Замерьте расстояние между центрами контактных стержней (если ТЭН двухконцевой)
- Отметьте, где начинается и заканчивается активная часть (она греет)
По ГОСТ 13268-88 конец контактного стержня должен находиться не ближе 20 мм от начала изгиба для диаметров оболочки 10,0 - 16,0 мм и не ближе 10 мм для диаметров 6,5 - 9,5 мм. Это нужно учитывать при гибке.

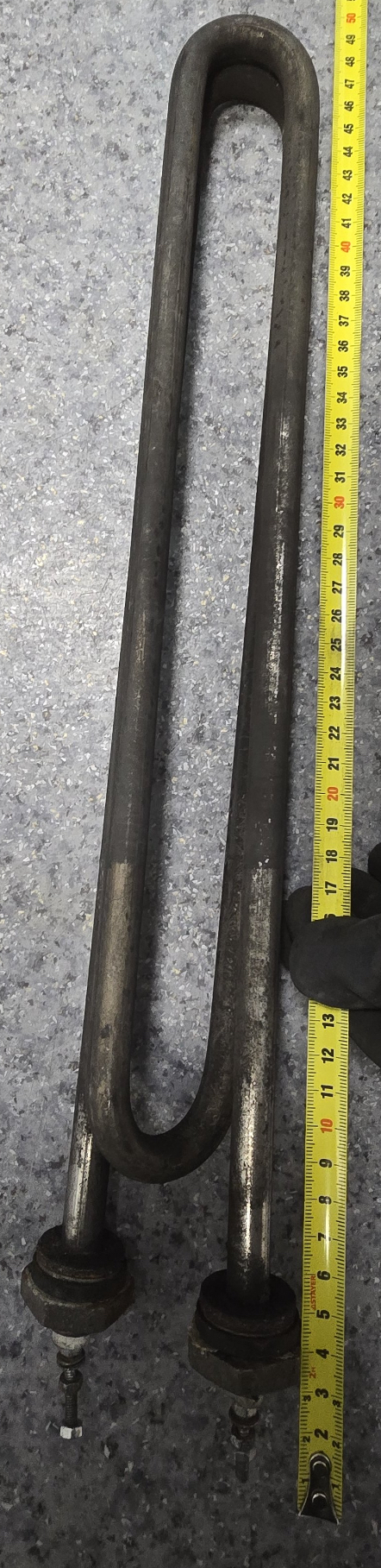

Лучше всего прислать фото старого ТЭН с линейкой рядом - так мастер увидит форму, радиус и длину прямых участков.
Проверка мультиметром: какое сопротивление ждать (дано в расчёте)
Когда получите новый ТЭН, проверьте его мультиметром. Рабочее сопротивление спирали между двумя контактными стержнями должно быть 16 Ом (расчёт для режима работы).
На холодную спираль может показывать на 3 - 5% меньше - это нормально, нихром и фехраль имеют положительный температурный коэффициент.
Если мультиметр показывает «0» (короткое замыкание) или «бесконечность» (обрыв) - ТЭН неисправен.
Также проверьте изоляцию между любым контактным стержнем и металлической оболочкой. По ГОСТ сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм. У исправного ТЭН мультиметр покажет высокое сопротивление (обычно больше 2 МОм) - звукового сигнала при прозвонке быть не должно.
16 Ом - главная цифра при проверке этого ТЭН.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Этот ТЭН рассчитан на напряжение 380 В. При подключении к сети 380 В через него пойдёт ток 23,68 А. Для такого тока нужно сечение провода не менее 2,5 мм² по меди и автомат на 25 А.
Если подключить этот же ТЭН на 220 В, ток будет меньше, а мощность упадёт до 3 кВт - он будет греться втрое слабее.
Для работы на полную мощность 9 кВт нужно именно 380 В и ток 23,68 А.
Если планируете собрать несколько таких ТЭН в трёхфазную группу, при напряжении 380 В используют схему «треугольник». При схеме «звезда» между фазой и нулём будет 220 В - тогда мощность каждого ТЭН снизится.
Что прислать
Чтобы мастер участка гибки мог изготовить точную копию, пришлите:
- Старый ТЭН целиком (если он не разбит и не погнут)
- Или эскиз с размерами: общая развёрнутая длина, диаметр трубки, длина контактных стержней, радиусы изгибов, расстояние между осями стержней
- Фото старого ТЭН с линейкой (сбоку и сверху)
- Укажите среду, в которой работает нагреватель (вода, масло, воздух, щёлочь) - от этого зависит материал оболочки
- Тип резьбы штуцера или крепления (если есть)
Делаем по чертежу, эскизу, образцу. По заказу меняем длину стержней, диаметр оболочки, резьбу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Как измерить развёрнутую длину старого ТЭН?
Разогните ТЭН по частям, не ломая его, и замерьте рулеткой от одного контактного стержня до другого по внешней стороне трубки - это и есть развёрнутая длина.
Можно ли сделать по старому образцу без маркировки?
Да, если прислать сам ТЭН или его фото с размерами. Мы снимем все параметры: длину, диаметр, форму, длину стержней. Маркировка не обязательна.
Можно ли на другое напряжение?
Можно, если пересчитать мощность и сопротивление. По заказу меняем напряжение, но тогда меняется и мощность при тех же габаритах. Уточните, какое напряжение нужно.
Можно ли другую резьбу штуцера?
Да, по заказу ставим штуцер с нужной резьбой (трубная, метрическая, дюймовая). Укажите тип и размер при заказе.
