Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие с вашим образцом
- Сравните форму: изогнутый ТЭН должен повторять изгибы вашей старой детали, включая радиусы и углы.
- Проверьте тип и расположение крепления (резьбовое, фланец, скоба) и отверстия под установку.
- Убедитесь, что количество и тип выводов (штекер, клемма, гибкий вывод) совпадают.
- Измерьте общую длину по внешней стороне и длину активной части (нагреваемого участка).
- Сверьте мощность, напряжение и присоединительный размер (например, межосевое расстояние крепежа).
Что прислать для запуска изготовления
- Чёткое фото старого ТЭНа с двух ракурсов (общий вид и крупный план крепления).
- Размеры: общая длина, длина по изгибу, диаметр трубки, шаг и ширина оребрения (если есть).
- Тип и размер крепления (например, диаметр резьбы, толщина фланца, расстояние между отверстиями).
- Параметры подключения: напряжение, мощность, количество фаз, тип выводов.
- Фото шильдика или техпаспорта оборудования, где указан производитель и модель.
Если нужны изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, шаг оребрения, диаметр крепления или материал оболочки для другой среды. Для этого пришлите ваши требования и фото места установки.

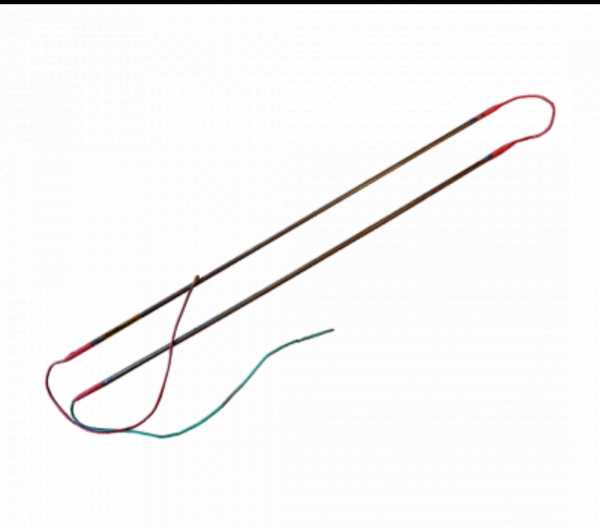

Где применяют такие нагреватели
Такие нагреватели ставят в воздухоохладителях холодильных камер. Трубчатый ТЭН прокладывают между рядами оребрения теплообменника, а также в поддоне под ним. Также нагреватели используют в промышленных чиллерах и холодильных машинах для защиты испарителя от замерзания. В дренажных магистралях холодильного и климатического оборудования нагреватель в виде кабеля наматывают спирально или прокладывают вдоль трубы под теплоизоляцией.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, если в моём оборудовании другая сеть?
Да, сделаем. Пришлите ваше напряжение и мощность, а также фото старой детали, чтобы сохранить форму и крепление.
Подойдёт ли этот нагреватель, если у меня другое межосевое расстояние на креплении?
Да, сделаем с вашим размером. Приложите чертёж или точный замер расстояния между крепёжными отверстиями.
Вы можете изготовить этот ТЭН с более длинным или коротким участком нагрева?
Да, сделаем. Укажите нужную длину активной части и пришлите фото места установки, чтобы мы скорректировали форму.
Если мой ТЭН работает в агрессивной среде, вы сделаете его из другого материала?
Да, сделаем. Сообщите тип среды (масло, антифриз, рассол) и пришлите фото старой детали для сохранения геометрии.
