По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по маркировке и геометрии
- Сравните маркировку на старом ТЭНе. В названии товара указано «ТЭН220А13/4,0.О.380.». Если ваш образец имеет точно такой же код, деталь подходит.
- Измерьте активную длину. Расчётная активная длина этого ТЭНа 2120 мм. Сверьте этот размер со своей деталью.
- Проверьте мощность и напряжение. На корпусе старого ТЭНа должно быть указано 4 кВт и 380 В.
- Оцените форму и крепление. Визуально сопоставьте конфигурацию трубки, наличие и расположение крепёжных элементов (резьба, скоба, отверстие) и тип выводов (шпилька, клемма, гибкий провод).
- Учтите расчётные параметры. Рабочий ток 10,53 А и сопротивление в нагретом состоянии 36,1 Ом. Эти цифры косвенно подтверждают соответствие.
Данные для запуска заказа

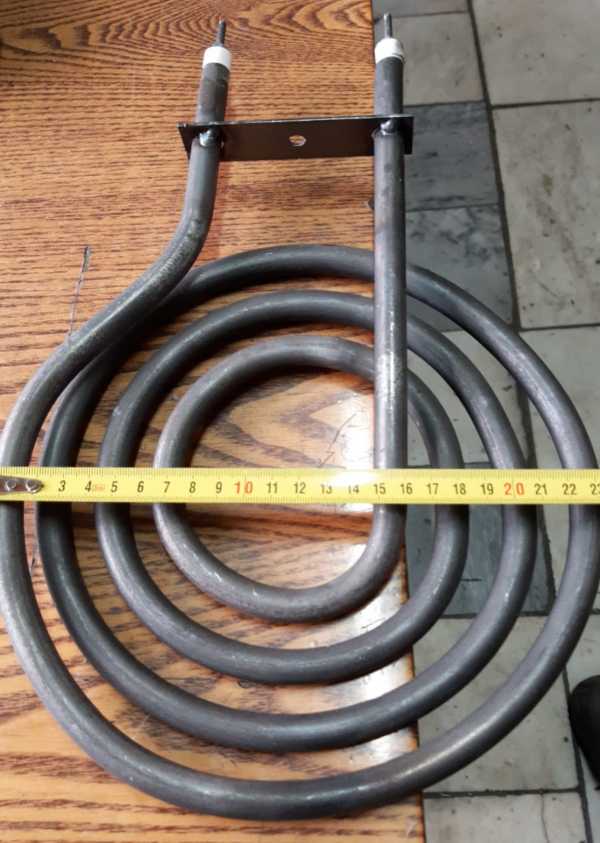

- Фото старого ТЭНа целиком и рядом с линейкой или рулеткой.
- Чёткое фото маркировки, если она сохранилась.
- Укажите активную длину, которую вы измерили (сверьте с 2120 мм).
- Если нагреватель устанавливается в конкретное оборудование, сообщите его модель и тип среды (вода, масло, воздух, агрессивная среда).
- Для нестандартного крепления приложите эскиз или чертёж посадочного места.
- Если деталь меняется по образцу, достаточно прислать старый ТЭН в работу.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину активной зоны, конфигурацию крепления, тип и длину выводов, а также материал оболочки под конкретную среду эксплуатации. Для изменений пришлите старую деталь и укажите новые условия.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они располагаются в баке через боковой или нижний фланец, а также в проточных водонагревателях, где элемент монтируется в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, нагреватели этого типа используются в стиральных машинах, закрепляясь снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение, например 220 В?
Да, сделаем. Для этого сообщите желаемое напряжение и мощность, а также пришлите фото и размеры вашей старой детали.
Подойдёт ли этот нагреватель, если у моего образца другое крепление (не такое ушко/резьба)?
Мы делаем по заказу любое крепление. Пришлите фото и эскиз вашего посадочного места или старый ТЭН как образец.
Нужна такая же мощность и длина, но корпус из нержавейки для агрессивной среды. Это возможно?
Да, сделаем. Укажите среду и температуру, приложите фото и размеры старой детали.
Мне нужно, чтобы активная зона была короче, а выводы с другой стороны. Вы переделаете эту модель?
Да, изменим длину и расположение выводов под вашу задачу. Пришлите чертёж или старый нагреватель с пометками изменений.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
