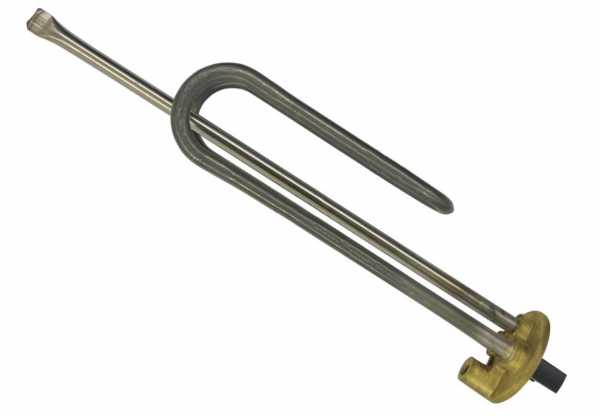

ТЭН RСF PA М6 1500W/220V (прижимной), в/з 65111790

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Из названия: 1,5 кВт, 220 В, а размеров и среды нет

Из названия понятно: это трубчатый электронагреватель с обозначением RСF PA М6, прижимного типа. Номинальная мощность 1,5 кВт, напряжение 220 В. По этим данным посчитаны ток 6,82 А и рабочее сопротивление 32,3 Ом. В названии также есть артикул в/з 65111790.

Для изготовления по этому обозначению не хватает геометрии: диаметра оболочки, развёрнутой длины, формы, радиусов, холодных зон и длины контактных стержней. Отдельно нужно указать среду нагрева, потому что от неё у производителей зависит материал оболочки.

Инженерная заметка

В названии есть мощность и напряжение, но нет размеров, формы, материала и среды.

Мультиметр: ждём около 32,3 Ом

Рабочее сопротивление этого ТЭН посчитано: 32,3 Ом. Мультиметр включают в режим омметра, щупы ставят на два контактных стержня. В холодном состоянии показание будет около этого значения, точного совпадения обычно нет, потому что рабочее сопротивление отличается от холодного.

Затем проверяют изоляцию: один щуп на стержень, второй на оболочку. У исправного ТЭН сопротивление изоляции высокое, не ниже 0,5 МОм. Если прибор показывает ноль, обрыв или утечку, нагреватель неисправен.

Прозвоните спираль между двумя стержнями.
Прозвоните каждый стержень на оболочку.

Важно

Не включайте ТЭН в сеть, пока не уточнили рабочую среду: для нагревателя важны условия теплоотвода.

Снимаем размеры со старого ТЭН: длина, холодные зоны, форма

Снимите старый ТЭН, стараясь не погнуть трубку и не распрямлять её.
Измерьте развёрнутую длину гибкой рулеткой или проволокой по осевой линии трубки, повторяя все изгибы.
Отметьте холодные зоны: расстояние от торца трубки до начала активной части. У производителей холодные зоны в каталогах обозначаются буквами A, B, C, но для заказа достаточно миллиметров.
Замерьте диаметр трубки, длину контактных стержней, резьбу и расстояние между стержнями.
Зафиксируйте форму после гибки: сфотографируйте ТЭН сбоку и сверху рядом с линейкой.

Инженерная заметка

Развёрнутая длина и холодные зоны: это два главных размера, без них повторить ТЭН невозможно.

Форма и гибка: как передать радиус и не сломать стержень

Для повторения формы сделайте эскиз старого ТЭН. На эскизе укажите длину прямых участков, расстояние между осями и радиус каждого изгиба по осевой линии трубки. В каталогах у производителей радиус гибки указывают именно по осевой линии.

Если есть возможность, отправьте сам старый ТЭН как образец. Делаем по чертежу, эскизу или образцу, поэтому образец снимает половину вопросов. По заказу меняем форму, длину, материал оболочки и тип контактных стержней.

У производителей конец стержня на изогнутом ТЭН выводится на прямой участок, не ближе 20,0 мм от изгиба.

Что прислать по ТЭН RСF PA М6 1500W/220V

Для запуска заказа по этому ТЭН подготовьте:

Артикул из названия: ТЭН RСF PA М6 1500W/220V (прижимной), в/з 65111790;
Эскиз с размерами по пунктам выше;
Фото старого ТЭН с линейкой;
Развёрнутую длину, диаметр оболочки и холодные зоны;
Длину и резьбу контактных стержней;
Форму с радиусами изгибов;
Среду нагрева: вода, масло, воздух и рабочая температура.

Если чертежа нет, подойдут старый ТЭН-образец и аккуратные фотографии. По ним сделаем изделие.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях (бойлерах). В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину?

Возьмите гибкую рулетку или мягкую проволоку, повторите по осевой линии все изгибы старого ТЭН, затем распрямите и измерьте длину. Для точности можно обвести контур на бумаге и проставить длины участков.

Можно ли поставить в другую среду?

Среда в названии не указана, поэтому для другой среды нужно уточнить её тип и температуру. По заказу меняем материал оболочки и конструкцию под среду.

Можно ли на другое напряжение?

В названии указано 220 В, под это напряжение посчитаны ток 6,82 А и сопротивление 32,3 Ом. Для другого напряжения по заказу пересчитаем ТЭН и сделаем под вашу сеть.

Можно ли нержавейку?

Материал оболочки в названии не указан. По заказу меняем материал, в том числе на нержавеющую сталь, если она подходит для вашей среды.
