Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

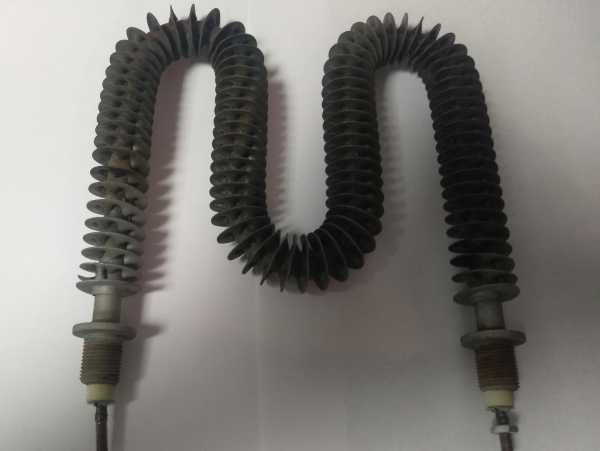

Как сверить с М-образным оребрённым ТЭН по длине и форме изгиба
Сравните эти параметры с вашим образцом, чтобы убедиться в совместимости.
- Форма: М-образный изгиб трубки. Проверьте количество и расположение изгибов, они должны совпадать с вашей деталью.
- Крепление: резьбовые штуцеры на концах трубки. Уточните тип и шаг резьбы по вашему образцу.
- Выводы: стержни с гайками. Сверьте длину выводов и размер гаек.
- Длина: общая длина и межосевое расстояние концов. Измерьте по старому нагревателю.
- Мощность (Вт) и напряжение (В): найдите маркировку на корпусе вашей детали или в документации.
Что прислать для изготовления М-образного оребрённого ТЭН по вашему образцу
Чтобы мы изготовили М-образный оребрённый ТЭН по вашему образцу, подготовьте:
- Фото старого нагревателя с разных сторон, где видна форма «М», расположение рёбер и концевые участки.
- Чертеж с точными размерами (общая длина, расстояния между изгибами, длина выводов) или сам образец для обмера.
- Данные с маркировки: напряжение (В) и мощность (Вт).
- Уточнение по креплению: тип и размер резьбы на штуцерах.
- Если нагреватель работал в агрессивной среде, сообщите её состав (например, масло, пар, кислота).
Если нужен оребрённый ТЭН другой мощности или напряжения
Мы делаем по образцу, фото, чертежу. По заказу меняем длину выводов, мощность, напряжение или материал оболочки под условия вашей среды. Для изменений пришлите те же данные, что для точной копии, и укажите новые параметры.
Где ставят оребрённые ТЭН
Такие нагреватели ставят в конвекторы, где они размещаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточной вентиляционных установок нагреватель находится в воздуховоде или корпусе калорифера, обдуваемый осевым или канальным вентилятором. В расстоечных шкафах такой элемент используется как электронагреватель горячего воздуха камеры.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например, 380 В вместо 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры вашего образца.
Подойдёт ли этот нагреватель для работы в масле, а не в воздухе?
Да, сделаем под вашу среду. Укажите тип среды (масло, пар, вода) и температуру, мы подберём материал оболочки.
Можно ли увеличить или уменьшить длину выводов (стержней с гайками)?
Да, сделаем. Приложите к заказу чертёж с нужной длиной выводов.
У меня резьба на штуцерах нестандартная, вы сможете повторить?
Да, сделаем по вашему образцу. Пришлите сам штуцер или его точные размеры (диаметр, шаг резьбы).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
