Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре М20×1,5 или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
1. Что известно из названия и чего не хватает для изготовления
Из названия известно: мощность 4 кВт, напряжение 220 В, среда воздух, резьба крепления М20х1,5. Этого достаточно, чтобы рассчитать ток (18,18 А) и рабочее сопротивление (12,1 Ом). Для изготовления не хватает главного - длины и формы. Без них мы не знаем, какой будет развёрнутая длина трубки, диаметр оболочки, длина контактных стержней и конфигурация.
Делаем по чертежу, эскизу или образцу. Пришлите хотя бы набросок.
2. Крепление: штуцер, гайка, фланец, межосевое
В названии указана резьба М20х1,5. Это стандартный штуцер под гайку. У производителей встречаются три основных типа крепления: штуцер (одиночная резьба), фланец (прямоугольная пластина с отверстиями) и безрезьбовое (стяжка). Для этого ТЭН крепление - штуцер, резьба М20х1,5. Межосевое расстояние не требуется: оно нужно только для фланцев или блоков.
Если у старого образца другое крепление, сообщите - по заказу меняем тип штуцера или ставим фланец.
3. Среда и материал оболочки: вода, воздух, масло
Среда - воздух. Это главный параметр, определяющий материал оболочки и предельную нагрузку. У производителей для спокойного воздуха до 450°C используют углеродистую сталь (код S по ГОСТ, удельная мощность 2,2 Вт/см²). Для воздуха выше 450°C или с циркуляцией - нержавеющую жаропрочную сталь (код T, до 5,0 Вт/см²). Вода и масло - другие среды, с иными кодами и материалами.
Воздух - единственная среда для этого ТЭН. Замена среды требует пересчёта всей конструкции.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
4. Форма и гибка: как передать форму и радиус
Форма в названии не указана, значит, ТЭН может быть прямым или изогнутым. У разных производителей минимальный радиус гибки зависит от диаметра оболочки: для диаметра 13 мм он не менее 20 мм, для 16 мм - не менее 25 мм. Чтобы сделать гибку точно, нужно знать:
- Общую развёрнутую длину.
- Радиусы и углы всех изгибов.
- Длину холодных зон (контактных стержней).

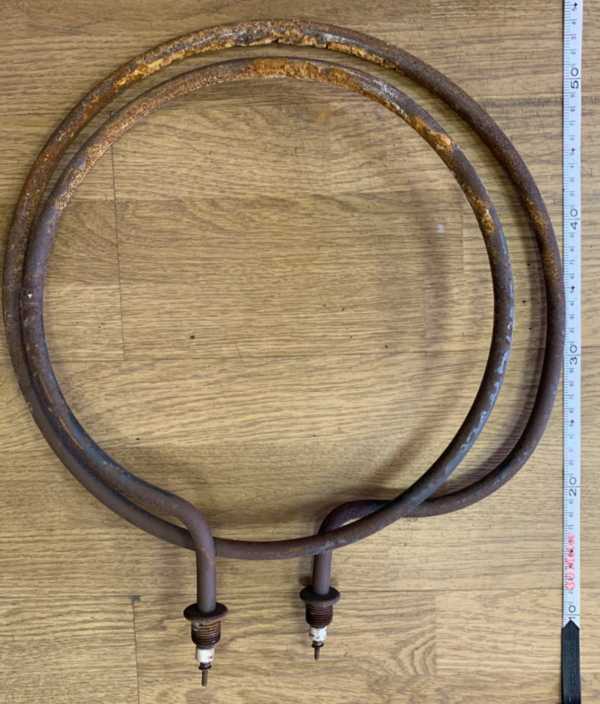

Пришлите эскиз с размерами или сфотографируйте старый ТЭН с линейкой.
5. Что прислать
Чтобы мы сделали точную копию, достаточно одного из трёх вариантов:
- Чертёж с указанием всех размеров, радиусов и длин.
- Эскиз от руки с подписанными цифрами (даже примерными).
- Старый образец (целый или фрагмент) - по нему снимут размеры и повторят форму.
Если присылаете образец, убедитесь, что резьба М20х1,5 читаема. Без маркировки тоже подходит - сделаем по геометрии.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где они находятся в бойлере - отдельной ёмкости для воды. Также их используют в накопительных водонагревателях, где элемент устанавливается в бак через резьбовую втулку. В проточных водонагревателях нагреватель размещён в небольшой цилиндрической камере внутри корпуса.
Вопросы
Можно ли сделать из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Для воздуха это возможно, но нужно уточнить рабочую температуру.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Снимем размеры, проверим резьбу и длину - повторим форму без маркировки.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Но мощность изменится: при том же сопротивлении 12,1 Ом на 380 В получится 11,9 кВт. Уточните нужные параметры.
Можно ли поставить в другую среду, например в воду?
Нет, этот ТЭН рассчитан на воздух. Для воды нужен другой код среды, материал и удельная мощность. По заказу изготовим отдельно под воду.
