Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

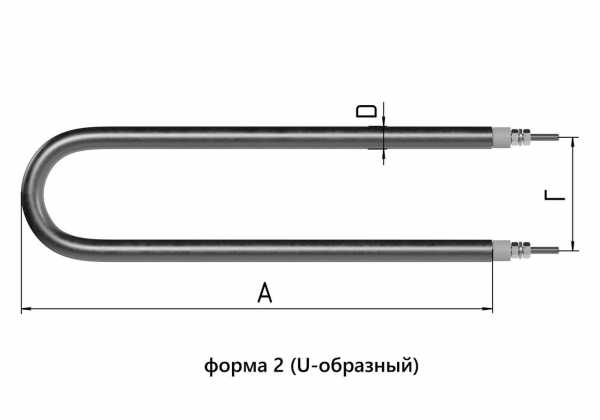

| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить U‑образный ТЭН с оригиналом по точкам крепления и длине трубки
Сравните старую деталь с этим ТЭН по основным точкам:
- Форма: U-образный изгиб, оба вывода направлены в одну сторону
- Крепление: резьба или прижимной фланец на корпусе, либо свободный монтаж через отверстие
- Выводы: длина шпилек, тип контактов (резьба, штекер)
- Длина под погружение: расстояние от места крепления до нижней точки изгиба
- Мощность и напряжение: указаны в маркировке на старой детали или в паспорте оборудования
Если все параметры совпадают по этим пунктам, ТЭН подходит для замены.
Для заказа этой детали прислать маркировку, мощность и межосевое расстояние
Для точного повторения понадобится:
- Фото старого ТЭН с линейкой рядом (общий вид и крепление)
- Длина под погружение и длина корпуса от крепления до вывода
- Маркировка на корпусе (если сохранилась, все буквы и цифры как есть)
- Тип и размер крепления (диаметр резьбы, количество болтов на фланце)
- Мощность, напряжение и количество фаз с шильдика оборудования
Делаем по образцу, фото, чертежу.
Изменим длину корпуса, напряжение или тип крепления U‑образного нагревателя
По заказу меняем длину корпуса, мощность, напряжение, тип и размер крепления. Также можем изменить материал корпуса под состав среды. Для изменений пришлите те же данные, что указаны выше, и напишите, что именно нужно поменять.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец, в стиральной машине он закреплён снизу бака через резиновую манжету, а в посудомоечной машине встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать ТЭН на другое напряжение, если у старого другое?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото старой детали.
У меня другое крепление, чем на фото. Вы сделаете под мою резьбу?
Да, сделаем. Пришлите диаметр и шаг резьбы с фотографией места установки.
Нужна другая длина под погружение, корпус короче. Это возможно?
Да, сделаем. Пришлите нужную длину от крепления до нижней точки изгиба.
Среда агрессивная, нужен другой материал корпуса. Вы делаете?
Да, сделаем. Пришлите состав среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
