Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
1. Как снять размеры: внутренний диаметр по цилиндру или соплу, ширина, где выводы
Внутренний диаметр кольцевого нагревателя снимается строго по посадочному цилиндру или соплу. Ширина: высота кольца. Выводы проводов обычно располагаются с одной стороны или снаружи.
- Диаметр: от 20 до 1000 мм в каталогах производителей.
- Ширина: от 15 мм.
Внутренний диаметр снимайте по цилиндру, на который сажается нагреватель.
Ширина кольца от 15 мм, по заказу делаем шире.
2. Почему хомут прогорает: перетяжка, зазор, перегрев выводов
Три основные причины выхода из строя.
Перетяжка хомута деформирует кожух и сдавливает изоляцию, вызывая короткое замыкание.
Зазор между нагревателем и цилиндром создаёт воздушную прослойку, которая перегревает спираль.
Перегрев выводов из-за плохого контакта в клеммах разрушает место соединения проводов.
У всех производителей работоспособность зависит от соблюдения удельной мощности.
Удельная мощность для миканита до 4,5 Вт/см², для керамики до 8,0 Вт/см².
3. Разъёмный хомут из двух половин: когда нужен
Разъёмный хомут (ПХН) применяется, когда цилиндр или сопло нельзя демонтировать или нагреватель нужно установить на трубу, не разбирая её.
- Монтаж на неразборный узел.
- Диаметры, где цельное кольцо сложно надеть.
- Обслуживание без полной разборки линии.
По заказу делаем разъёмный хомут из двух полуколец.
Хомут под ваш диаметр

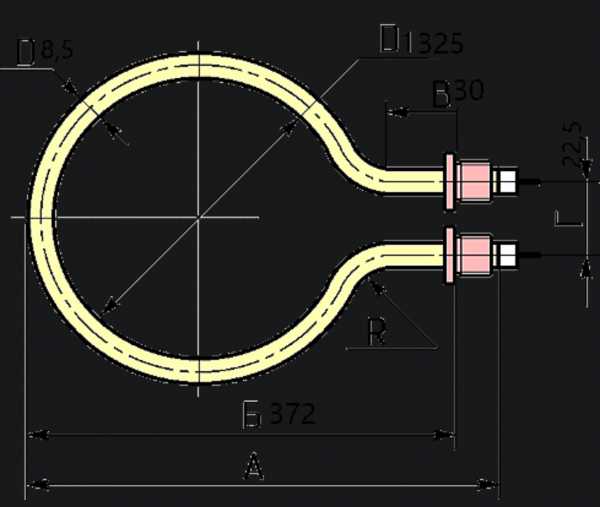

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
4. Отверстие под термопару и вырезы под крепёж
В корпусе нагревателя можно сделать сквозное отверстие под термопару или паз для её установки. Вырезы под крепёж (болты, шпильки) выполняются по эскизу заказчика.
- В каталогах производителей это исполнение с пазом под термопару.
- По заказу меняем расположение выводов и вырезов.
Отверстие под термопару заказывается отдельно.
5. Что указать в заявке
Для точного изготовления укажите параметры в следующем порядке:
- Внутренний диаметр.
- Ширина кольца.
- Мощность и напряжение.
- Тип изоляции (миканит/керамика).
- Исполнение (цельное/разъёмное ПХН).
- Наличие отверстия под термопару.
Пример маркировки у производителей: ХНм 180*60;1,5*220 (диаметр 180 мм, ширина 60 мм, мощность 1,5 кВт, напряжение 220 В).
Где применяют кольцевые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где их закрепляют снаружи на цилиндре, а также в горячеканальных системах и соплах литьевых машин. В маслонагревателях бака силового трансформатора хомутовый или кольцевой нагреватель устанавливают снаружи на баке. В аэрогриле кольцевой элемент располагается вокруг вентилятора в съёмной крышке.
Вопросы
Сколько служит хомут при перегреве?
Срок службы зависит от удельной мощности. При превышении допустимой температуры изоляция теряет свойства. Миканитовая изоляция рассчитана до 350°C, керамическая до 600°C у большинства производителей. Перегрев резко сокращает ресурс.
Можно ли сделать шире или уже?
Да, делаем по чертежу, эскизу или образцу. В каталогах производителей ширина начинается от 15 мм, внутренний диаметр от 20 мм.
Можно ли разъёмный из двух половин?
Да, по заказу делаем разъёмный хомут (ПХН) из двух полуколец. Он нужен для монтажа на неразборный цилиндр.
Можно ли на 220 В при тех же размерах?
По заказу меняем напряжение. Стандартные напряжения у производителей: 12, 24, 36, 110, 220, 380 В. Мощность пересчитывается под заданное напряжение.
