Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

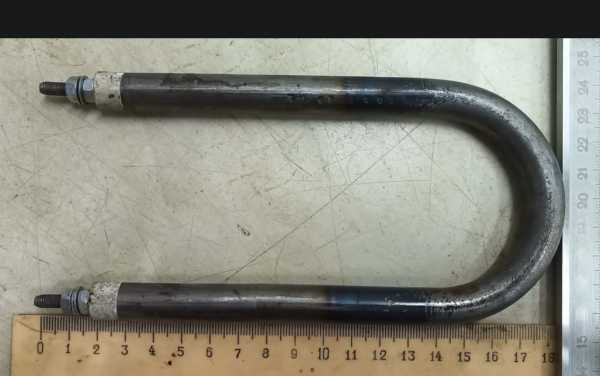

Сверьте U-образный ТЭН под гайку с формой вашего образца
- Форма и конфигурация: сравните изгибы старой детали. Ваш U-образный ТЭН должен повторять те же очертания, расстояние между параллельными трубками и радиус гиба.
- Крепление: проверьте наличие резьбы на выводах под гайку. Убедитесь, что шаг резьбы и диаметр штуцера совпадают с вашим крепёжным отверстием.
- Выводы (контакты): посмотрите на штыри или лепестки, которые идут от трубки. Их расположение, длина и форма (прямые, под клемму, под гайку) должны быть идентичны.
- Общая длина трубки: замерьте развёрнутую длину металлической трубки от одного конца до другого без учёта выводов.
- Мощность и напряжение: данные на шильдике старого оборудования или паспорте нагревателя укажите в заказе. Маркировка на корпусе (например, "2,5 кВт, 220 В") обязательна для копирования.
Что прислать: три фото вашего U-образного ТЭНа с выводами под гайку
- Фото старого ТЭН с трёх сторон: вид спереди (показывает изгиб), сбоку (видна глубина U) и на торец с выводами.
- Чертёж с размерами: нарисуйте от руки или распечатайте схему, укажите дистанцию между осями трубок, радиус скругления, общую высоту и длину выводов.
- Фото крепёжного узла: покажите, как гайка фиксируется на оборудовании, приложите рядом линейку.
- Тип среды нагрева (вода, масло, воздух, кислота) и рабочую температуру, если известны.
- Если деталь не новая, укажите дефекты: перегорела, вздулась, трещина на штуцере. Это поможет скорректировать материал трубки.
Изменим напряжение или размер U-образного ТЭНа по вашему чертежу
Мы делаем U-образные ТЭН по образцу, фото или чертежу. По заказу меняем рабочее напряжение и мощность (за счёт изменения сопротивления спирали), длину трубки и расстояние между осями, а также материал оболочки под вашу среду. Резьбу и крепление под гайку изготавливаем под ваш узел.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах, где ТЭН закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
У меня ТЭН на 380 В, а нужно на 220 В. Вы переделаете?
Да, сделаем под ваше напряжение. Пришлите фото шильдика оборудования и желаемую мощность.
Можно сделать более длинные выводы под гайку, чтобы достать до моего крепления?
Да, изменим длину штуцера и выводов. Приложите к заказу эскиз с нужными размерами.
ТЭН будет работать в масле, а старый был из нержавейки. Вы подберёте материал?
Да, подберём материал трубки под вашу среду. Укажите в заказе тип жидкости и рабочую температуру.
У меня нестандартное расстояние между трубками. Вы сделаете такой же изгиб?
Да, изготовим по вашему чертежу или образцу. Пришлите фото с линейкой или схему.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
