Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните форму и способ крепления корпуса ТЭНа с образцом из печи полимеризации
- Сравните форму и способ крепления: повторяет ли корпус и крепёж вашу старую деталь.
- Проверьте тип и расположение выводов: контактная группа должна совпадать с вашим узлом подключения.
- Измерьте полную длину по корпусу, длину активной зоны и длину выводов.
- Уточните мощность и напряжение, указанные на маркировке вашего ТЭНа.
- Убедитесь, что среда эксплуатации (воздух, газ) и условия обдува соответствуют конструкции.

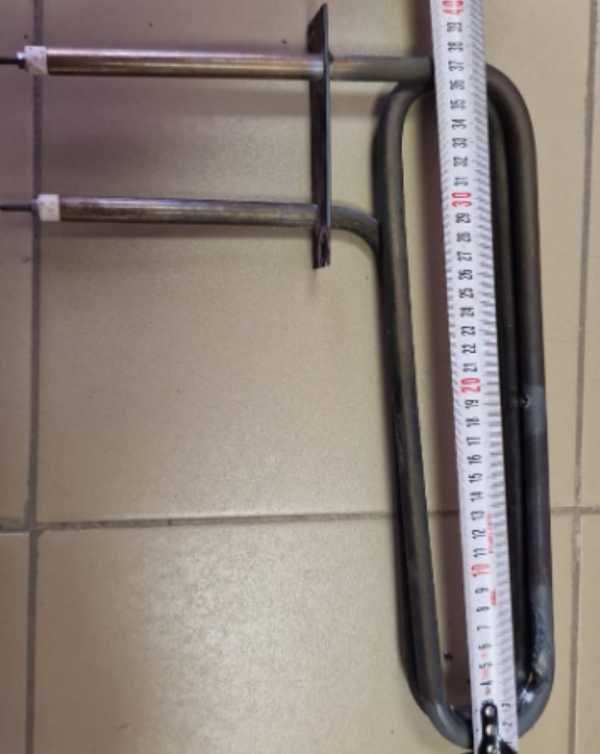

Пришлите фото старого нагревателя с чётким видом крепления и маркировкой мощности
- Фото старого нагревателя с чётким общим видом и крупным планом крепления.
- Фото шильдика или маркировки, где видны мощность, напряжение и код детали.
- Замеры длины: общая, активной части, длина холодных концов.
- Схема или рисунок расположения крепежа и выводов.
- Условия работы: тип среды в печи, температура, наличие обдува.
Изменим длину, мощность или напряжение трубчатого ТЭНа для печи полимеризации
Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал корпуса и тип крепления для вашей задачи.
ТЭН на печь полимеризации: в каком оборудовании
Такие нагреватели ставят в камерах полимеризации порошковой покраски. Они расположены в отдельном тепловом блоке, пристыкованном к камере снаружи, либо в боковых стенках камеры с теплоотражающими экранами.
Вопросы
У моего старого ТЭНа другое напряжение, вы сделаете такое же под 380 В?
Да, сделаем по вашему образцу, указав нужное напряжение в заказе.
Можно изменить длину активной зоны, оставив общую длину и крепление?
Да, изменим длину активной зоны под вашу задачу. Приложите чертёж или фото с замерами.
У меня агрессивная среда в печи, подойдёт ли ваш материал оболочки?
Да, по заказу меняем материал корпуса для вашей среды. Пришлите описание условий работы.
Крепление на моём ТЭНе нестандартное, вы сможете повторить его?
Да, сделаем крепление по вашему образцу или чертежу. Приложите фото и размеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
