Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

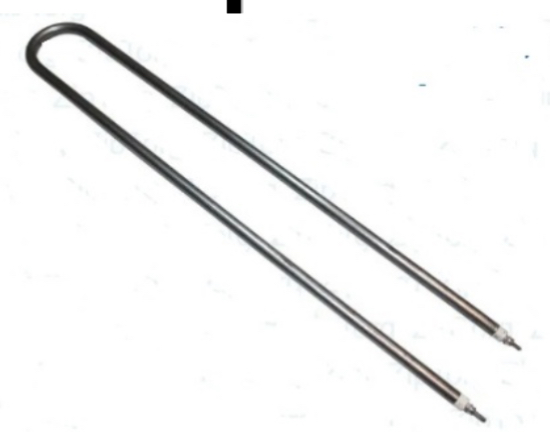

- Сравните форму изгиба. Этот ТЭН U-образный, двухконцевой.
- Проверьте тип выводов. На каждом конце контактные стержни, изоляторы, резьба и гайки.
- Уточните, есть ли у вашей детали фланец или термокарман. У этого товара их нет.
- Сверьте длину элемента и диаметр трубки по вашей старой детали.
- Сопоставьте мощность и рабочее напряжение с тем, что указано в маркировке на корпусе.
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон, чтобы была видна форма и все концы.
- Замер длины по осям трубки (от края до края по внешней стороне изгиба).
- Диаметр трубки и диаметр резьбы под гайку, если она есть.
- Фото маркировки на корпусе, если она сохранилась (буквы и цифры).
- Указать мощность и напряжение, которые нужны для вашего оборудования.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки и тип крепления под вашу среду и условия эксплуатации.
Где применяют такие нагреватели
Такие нагреватели ставят в подовые печи для пиццы, где ТЭН располагается по периметру камеры сверху и снизу, а также в хлебопекарные ярусные печи, где нагреватель находится в каждой пекарной камере яруса. Кроме того, они используются в муфельных (камерных) печах для обжига керамики, где трубчатые элементы устанавливаются в стенках или за пределами муфеля.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Для этого укажите в заказе нужное напряжение и мощность, а также приложите фото вашей детали.
Подойдет ли этот ТЭН для работы в агрессивной среде, если у меня сейчас стоит такой же?
Если ваша среда требует защиты, мы можем изменить материал оболочки. Пришлите фото и описание среды.
У меня другая длина трубки, вы можете сделать короче или длиннее?
Да, делаем по заказу другую длину. Приложите к заказу точный размер по вашей старой детали.
Мне нужно другое крепление, не с гайками, а с фланцем. Вы можете переделать?
Да, сделаем с нужным креплением. Для этого пришлите фото или чертеж вашего крепежного узла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
