Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 100 Вт; можно меньше или больше, примерно от 60 Вт до 140 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

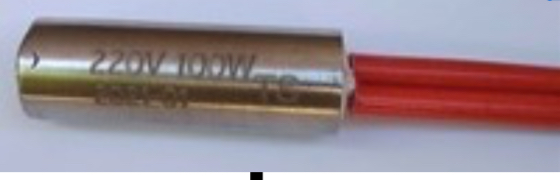

Что скрывает название «Тэн 220 v 100W нагрев для датера HP-280/HP241»
Из названия известны напряжение 220 В и мощность 100 Вт (0,1 кВт). Это трубчатый электронагреватель для нагревателя датера моделей HP-280/HP241. Но для изготовления по названию не хватает самого главного: размеров, формы, диаметра оболочки, материала и типа крепления.
Чего не хватает в названии:
- Развёрнутая длина трубки
- Форма после гибки
- Длина холодных зон
- Диаметр оболочки
- Материал оболочки
- Тип и размер резьбы штуцера
Без размеров и чертежа воспроизвести ТЭН невозможно, даже зная мощность и напряжение.
Вода, воздух или масло: от среды зависит материал оболочки
В названии не указано, в какой среде работает ТЭН: вода, воздух или масло. У производителей в каталогах материал оболочки выбирается по среде нагрева. Для воды и слабых растворов часто используют медь, латунь или нержавеющую сталь, для масла и жиров углеродистую сталь.
Неправильный выбор материала оболочки сокращает срок службы нагревателя. Поэтому при заказе обязательно укажите среду, в которой работает ТЭН.
Для масла и воды требуются разные материалы оболочки и разная удельная мощность.
Подключение на 220 В: ток 0,45 А и сопротивление 484 Ом
Расчётные параметры для этого ТЭН: напряжение 220 В, мощность 0,1 кВт, ток 0,45 А, сопротивление в рабочем режиме 484 Ом. Эти значения позволяют проверить исправность нагревателя мультиметром: сопротивление должно быть близко к 484 Ом, а утечка на корпус отсутствовать.
Не включайте ТЭН без проверки сопротивления изоляции. У производителей норма не менее 0,5 МОм.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
- Аккуратно извлеките старый ТЭН, не деформируя трубку.
- Замерьте развёрнутую длину: выпрямите все изгибы и измерьте общую длину трубки рулеткой.
- Отметьте длину холодных зон: расстояние от контактных стержней до начала активного нагрева.
- Зарисуйте форму после гибки в двух-трёх проекциях или сфотографируйте с линейкой.
- Замерьте диаметр оболочки и параметры резьбы штуцера.
Развёрнутая длина по ГОСТ у производителей может быть от 250 до 6300 мм, допуски указаны в каталогах.
Что прислать для заказа
- Фотографии старого ТЭН с линейкой.
- Эскиз формы с размерами и радиусами изгибов.
- Развёрнутую длину и длину холодных зон.
- Диаметр оболочки, тип и размер резьбы.
- Напряжение и мощность из маркировки, если она сохранилась.
Если маркировка утеряна, делаем по чертежу, эскизу или образцу. Пришлите максимально подробные размеры, и мы повторим конфигурацию.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент монтируется в бак через фланец или резьбовую втулку, рядом с ним крепится магниевый анод. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы, а не в бак.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Выпрямите трубку по всей длине, не растягивая её, и измерьте рулеткой. Можно повторить форму мягкой проволокой, а затем измерить её.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Укажите среду, чтобы подобрать подходящую марку стали.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы. Пришлите нужные параметры или образец штуцера.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу или образцу. Достаточно прислать размеры и фотографии старого ТЭН.
