Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 110 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

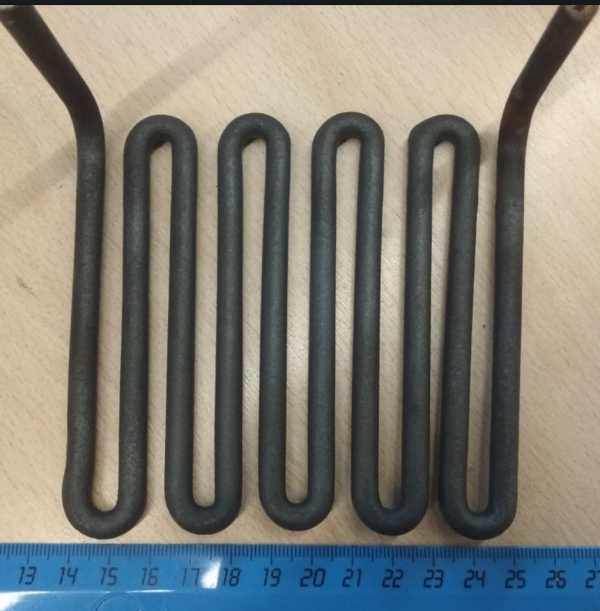

Из названия понятны три вещи: габарит 110×110 мм (скорее всего, межосевое расстояние или размеры после гибки), диаметр трубки 6 - 6,5 мм и мощность 2 кВт.
Чего в названии нет, но без этого нельзя сделать новый ТЭН:
- Развёрнутая длина трубки (общая длина заготовки до гибки)
- Длина и расположение холодных зон (расстояние от торца трубки до начала активной части)
- Форма после гибки (чертёж изгиба)
- Тип крепления (штуцер, гайка, фланец)
- Среда нагрева (вода, воздух, масло)
- Рабочее напряжение
Главное: без развёрнутой длины и формы изгиба изготовить точную замену нельзя.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите старый ТЭН (аккуратно, не повредив трубку) и измерьте рулеткой общую длину от одного торца до другого. Если ТЭН не выпрямить - измерьте длину по наружной стороне изгиба гибкой проволокой, затем выпрямите проволоку.
- Холодные зоны - замерьте расстояние от каждого конца трубки до места, где начинается нагрев (обычно это граница штуцера или начало маркировки). У производителей длина холодной зоны маркируется буквой: A=40 мм, B=65 мм, C=100 мм и т.д. по ГОСТ 13268-88.
- Форма после гибки - зарисуйте вид сверху и сбоку, укажите все размеры изгибов (радиусы, углы, прямые участки). Сфотографируйте старый ТЭН рядом с линейкой.
Если ТЭН неразборный и не выпрямляется - пришлите образец целиком, мы сами снимем размеры.
Не пытайтесь измерить развёрнутую длину по активной части - она всегда короче общей длины из-за холодных зон.
Крепление: штуцер, гайка, фланец, межосевое
У этого ТЭН (110×110 мм, Ø6 - 6,5 мм) крепление не указано в названии. Возможные варианты:
- Штуцер - резьбовая втулка на одном конце
- Гайка - приварная или накидная
- Фланец - плоская пластина с отверстиями
- Межосевое - расстояние между центрами крепёжных отверстий (для фланца)
Замерьте:
- Резьбу (диаметр, шаг, длина)
- Размер под ключ
- Расстояние между осями (межосевое)
- Толщину и диаметр фланца
Межосевое 110 мм - это расстояние между центрами крепления, а не общая длина ТЭН.
Среда и материал оболочки: вода, воздух, масло
Диаметр 6 - 6,5 мм - стандартный тонкий ТЭН, но материал оболочки выбирается под среду:
- Вода (код X, J, P по ГОСТ 13268-88) - оболочка из меди, латуни или нержавеющей стали. Предельная удельная мощность до 15 Вт/см².
- Воздух (код S, T) - чаще углеродистая сталь, мощность до 5 Вт/см². Для тонких ТЭН (6 мм) воздушные нагреватели обычно делают оребрёнными - с навитой металлической лентой для увеличения теплоотдачи.
- Масло, жиры (код Z) - углеродистая сталь, мощность до 3 Вт/см².
Если поставить ТЭН для воды в масло - он перегреется и выйдет из строя за несколько часов. Укажите среду при заказе.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки под вашу среду.
Что прислать
Для точного изготовления достаточно одного из вариантов:
- Эскиз с размерами: развёрнутая длина, холодные зоны, форма изгиба, тип крепления, среда, напряжение
- Фото старого ТЭН с линейкой (вид сверху, сбоку, крупно крепление)
- Сам старый ТЭН (образец) - мы снимем все размеры и сделаем копию
Без маркировки или паспорта - пришлите образец, восстановим по нему.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. В посудомоечных машинах подобные ТЭНы встроены в проточную часть циркуляционной помпы. Кроме того, нагреватели этого типа используются в парогенераторах и гладильных системах, где устанавливаются в отдельном бойлере для воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину, если ТЭН уже изогнут и не выпрямляется?
Обведите трубку гибкой проволокой по наружной стороне изгиба, затем выпрямите проволоку и измерьте рулеткой.
Можно ли поставить этот ТЭН в другую среду, чем та, для которой он сделан?
Нет, материал оболочки и мощность рассчитаны под конкретную среду. По заказу делаем ТЭН для другой среды с заменой материала.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, пришлите старый ТЭН - мы снимем все размеры и сделаем копию. Делаем по образцу без маркировки.
Можно ли заказать этот ТЭН на другое напряжение, например 380 В?
Да, по заказу меняем напряжение. Мощность 2 кВт сохранится, изменится сопротивление спирали.
