Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

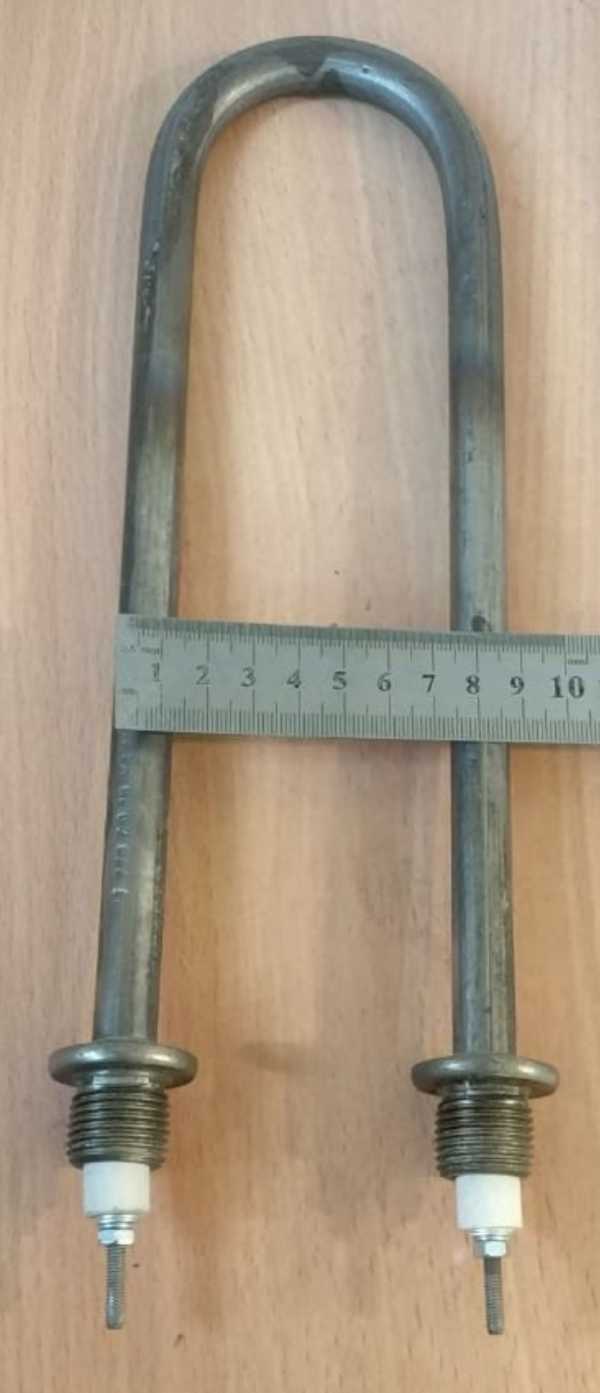

Сравните U-образный водяной ТЭН со штуцером со старой деталью
- Сравните форму U образного ТЭН со старой деталью (гладкая трубка, без ребер).
- Проверьте крепление: резьбовая втулка с буртиком под гайку (как на фото, без отдельного фланца).
- Убедитесь, что контактные стержни с резьбой под гайки и керамические изоляторы совпадают.
- Сверьте длину рабочей части и диаметр трубки (по вашим замерам со старого нагревателя).
- Уточните мощность и напряжение: они должны быть указаны на старой детали или в документации.
Фото старого водяного ТЭН с двух сторон, общий вид и крупно крепление
- Фото старого ТЭН с двух сторон (общий вид и крупно крепление).
- Замеры длины рабочей части, расстояния между ветвями, диаметра трубки.
- Маркировку на старой детали (буквы и цифры как есть).
- Информацию о среде (вода, антифриз, другая жидкость).
- Если есть, фото места установки (стенка бака, резьбовое отверстие).
Меняем длину рабочей части и межосевое расстояние трубки водяного ТЭН
Мы делаем по образцу, фото, чертежу. По заказу меняем длину рабочей части, расстояние между ветвями, мощность, напряжение, материал оболочки под вашу среду, тип и размер крепления (резьбу, буртик).
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В парогенераторах и гладильных системах ТЭН находится в бойлере парогенератора. В электрочайниках используется скрытый дисковый нагреватель в основании.
Вопросы
Можно ли сделать такой же ТЭН на другое напряжение, например 380 В или 24 В?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото и размеры старой детали.
У меня другое крепление, не резьбовая втулка, а фланец. Вы сможете переделать?
Да, сделаем под ваш тип крепления. Пришлите фото фланца или место установки с размерами.
Мне нужна другая длина рабочей части, чем на фото. Это возможно?
Да, меняем длину под вашу задачу. Приложите замеры старого ТЭН или чертеж.
Нагреватель будет работать в масле или антифризе, а не в воде. Сделаете из другого материала?
Да, подберем материал оболочки под вашу среду. Укажите тип жидкости и пришлите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
