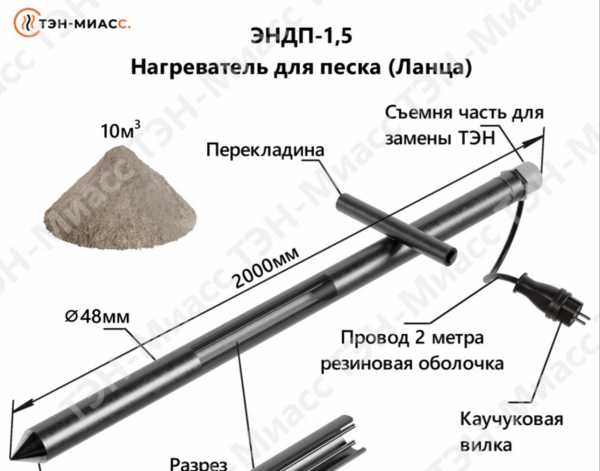

Электрический тэн (Ланца) - игла для прогрева песка 50х1680 мм

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 1680 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия вы получаете три точки опоры: диаметр 50 мм, развёрнутая длина 1680 мм, мощность 1,5 кВт. Этого достаточно, чтобы понять габарит и нагрузку, но не хватает данных для запуска в производство. Без них повторить изделие нельзя.

Не указана среда (песок - это не вода и не масло, нужен расчёт удельной мощности)
Нет напряжения (220 В или 380 В - разная спираль)
Отсутствует материал оболочки (сталь, нержавейка)
Не задана форма после гибки (прямой стержень, П-образный, W)
Неизвестны холодные зоны (длина неизолированных концов)
Нет типа крепления (штуцер, гайка, фланец)

Инженерная заметка

Главный параметр для заказа: развёрнутая длина 1680 мм и мощность 1,5 кВт - это база, остальное уточняем.

Среда и материал оболочки: песок - не вода и не масло

Название говорит «игла для прогрева песка». В каталогах производителей песок относится к сыпучим средам с низкой теплопроводностью. Для такой нагрузки удельная мощность должна быть ниже, чем для воды, иначе спираль перегреется и ТЭН выйдет из строя.

Вода - код X по ГОСТ, до 9,0 Вт/см², оболочка медь/латунь или нержавейка
Масло и жиры - код Z, до 3,0 Вт/см², углеродистая сталь
Неподвижный воздух - код S, до 2,2 Вт/см², сталь
Песок - не имеет прямого кода в ГОСТ, но по логике близок к воздуху или маслу: плотный контакт есть, но отвод тепла слабый

Для песка у производителей применяют углеродистую сталь или нержавейку, если среда влажная. Делаем по чертежу, эскизу, образцу - укажите, что греете.

Важно

Для песка нельзя ставить мощность как для воды - ТЭН сгорит за первые часы.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы мы сделали точную копию, нужно измерить старый нагреватель. Процесс простой, но требует внимания к трём точкам.

Разверните ТЭН - если он гнутый, аккуратно выпрямите его (не ломая). Измерьте общую длину трубки от торца до торца. Это развёрнутая длина. В вашем случае из названия - 1680 мм.
Найдите холодные зоны - это участки на концах трубки, где нет нагрева. Обычно они покрыты изоляцией или просто не греют. Измерьте длину каждой холодной зоны от торца до начала активной части.
Зарисуйте форму - сфотографируйте старый ТЭН с линейкой рядом. Нарисуйте эскиз: где изгибы, под каким углом, какие радиусы.

Инженерная заметка

Развёрнутая длина 1680 мм - это длина трубки, если её полностью выпрямить, без учёта гибки.

Крепление: штуцер, гайка, фланец, межосевое

Крепление определяет, как ТЭН будет стоять в оборудовании. В названии про крепёж ничего нет, но для «иглы» чаще используют резьбовой штуцер или гайку.

Штуцер - резьба на конце трубки (например, M14, M18, M22). Укажите диаметр и шаг резьбы
Гайка - приваривается или накручивается на штуцер, фиксирует ТЭН в стенке
Фланец - пластина с отверстиями под болты. Нужно межосевое расстояние (расстояние между центрами крепёжных отверстий)
Шпилька - если ТЭН вставляется в гильзу

Делаем по чертежу, эскизу, образцу - по заказу меняем резьбу штуцера, длину шпильки, конфигурацию фланца.

50 мм - диаметр оболочки, под такое сечение крепление обычно делают под заказ.

Что прислать

Чтобы мы изготовили точное изделие, достаточно одного из вариантов:

Чертёж с размерами (развёрнутая длина, холодные зоны, радиусы гибки, крепёж)
Эскиз от руки с подписанными цифрами
Образец старого ТЭН (мы снимем все размеры сами)

Дополнительно укажите:

Напряжение (220 В или 380 В)
Среду (песок, температура)
Материал оболочки (если есть пожелание)

Где применяют такие нагреватели

Такие нагреватели ставят в оборудовании для прогрева бетона и грунта на стройке. Нагреватель размещают в теле бетона на небольшой глубине от поверхности или в виде спирали по каркасу для поддержания температуры твердеющей смеси.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли нержавейку?

Да, нержавеющая сталь подходит для песка, особенно если среда влажная или есть риск коррозии. По заказу меняем материал оболочки.

Можно ли на другое напряжение?

Да, делаем на 220 В или 380 В. Укажите нужное напряжение при заказе - под него пересчитаем спираль.

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу штуцера на любую - метрическую, дюймовую, трубную. Просто напишите размер.

Как измерить развёрнутую длину?

Выпрямите старый ТЭН (осторожно, не сломайте). Измерьте рулеткой общую длину трубки от одного торца до другого. Это и есть развёрнутая длина.
