Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 360 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 24 В; можно на 12, 36, 48 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
1.Что даёт название: длина, мощность, среда и что остаётся на чертёж

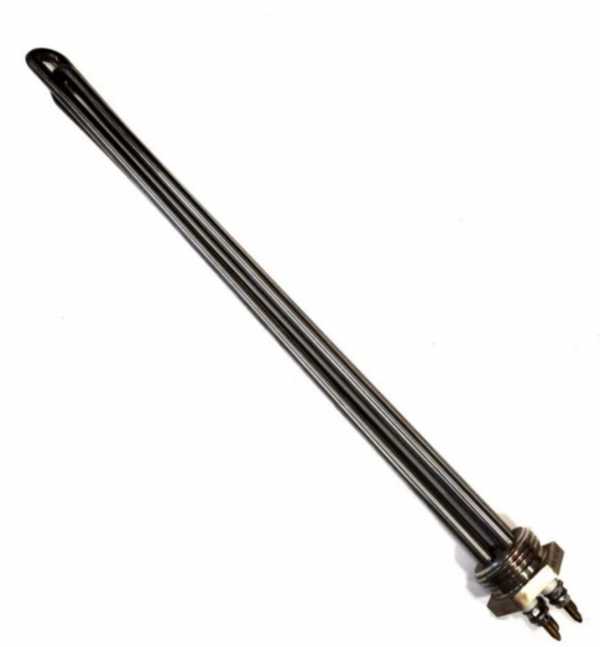

В названии указана длина 360 мм и резьба крепления 1". Это прямой ТЭН для воды и масла. Напряжение 24 В, мощность 0,5 кВт - эти цифры уже заданы.
Для изготовления по чертежу не хватает трёх вещей:
- Диаметр оболочки (у производителей от 6,5 до 16 мм по ГОСТ 13268-88)
- Длина контактных стержней (холодная зона)
- Материал оболочки под среду - для воды/масла в каталогах применяют углеродистую сталь, нержавейку или медь
Делаем по чертежу, эскизу или образцу. По заказу меняем материал, длину стержней и диаметр трубки.
2. Проверка мультиметром: сопротивление 1,2 Ом
Расчётное сопротивление спирали в рабочем режиме - 1,2 Ом. При проверке мультиметром на контактах вы должны увидеть значение, близкое к этой цифре. Отклонение в пределах ±5 - 10 % считается нормой.
Перед измерением убедитесь, что ТЭН полностью остыл и отключён от сети.
Если мультиметр показывает 0 Ом (короткое замыкание) или бесконечность (обрыв) - нагреватель неисправен. Сопротивление изоляции между контактом и оболочкой должно быть не менее 0,5 МОм в холодном состоянии.
3. Крепление: резьба 1", под гайку или фланец
Резьба 1" - стандартный штуцер для установки в бак или корпус. Тип крепления:
- Гайка на штуцере (приварная или накидная)
- Фланец с межосевым расстоянием под болты
Уточните межосевое расстояние фланца - его нет в названии, задаётся в чертеже.
По заказу меняем резьбу штуцера, добавляем уплотнительную прокладку или делаем крепление без штуцера (гладкая трубка под обжим).
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
4. Подключение на 24 В и ток 20,83 А
Напряжение питания - 24 В. Расчётный ток - 20,83 А. Это низковольтный, но высокотоковый нагреватель.
- Используйте провод сечением не менее 2,5 мм² (по меди) - для запаса по току.
- Подключайте через контактор или пускатель с номиналом от 25 А.
- Обязательно заземлите оболочку ТЭН через клемму на корпусе оборудования.
Не подключайте этот ТЭН к сети 220 В или 380 В - спираль перегорит мгновенно из-за превышения тока.
5. Что прислать для заказа
- Чертёж с размерами (диаметр оболочки, длина стержней, тип крепления)
- Эскиз от руки с подписанными цифрами
- Образец старого нагревателя (если есть)
По заказу меняем:
- Напряжение и мощность (пересчитываем спираль)
- Материал оболочки (нержавейка, углеродистая сталь, медь)
- Длину и диаметр трубки
- Резьбу штуцера и тип крепления
Делаем по чертежу, эскизу, образцу. Для серийного товара из каталога - уточняем все недостающие параметры перед запуском.
Где применяют такие нагреватели
Такие нагреватели ставят в судовые подогреватели топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна. Также они используются в накопительных водонагревателях, где элемент устанавливается в баке через боковой или нижний фланец, и в проточных водонагревателях, где размещается в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели применяются в клеевых ваннах для нагрева жидких составов.
Вопросы
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь (например, 08Х18Н10Т) - это стандартная опция у производителей.
Можно ли другую резьбу штуцера?
Да, по заказу изготавливаем штуцер с любой резьбой - от 1/2" до 2", а также без резьбы под фланец.
Можно ли сделать на другое напряжение, например 220 В?
Да, под заказ пересчитываем спираль под нужное напряжение - мощность и длина остаются теми же, меняется сопротивление.
Можно ли поставить этот ТЭН в другую среду, не в воду и не в масло?
Можно, но потребуется сменить материал оболочки и пересчитать удельную мощность по ГОСТ 13268-88 под конкретную среду (воздух, щёлочь, кислоту).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
