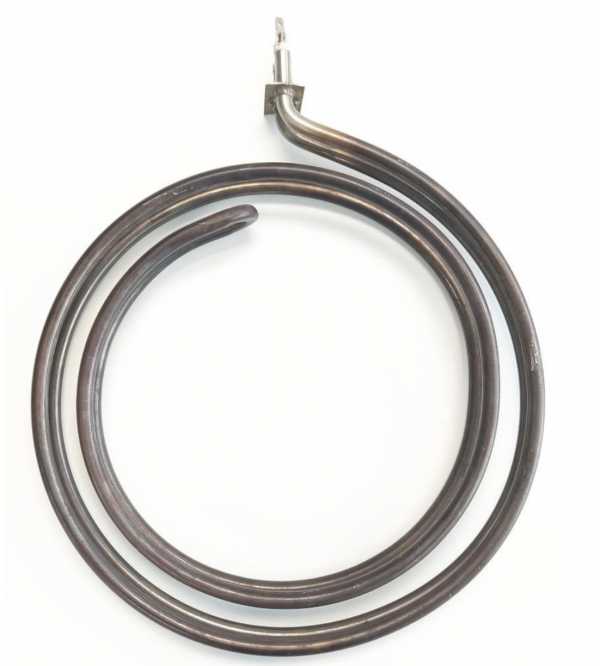

ТЭН 2,3 кВт, диаметр 300 мм, монтажное расстояние 25 мм, высот

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,3 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,2 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывается за названием «ТЭН 2,3 кВт, диаметр 300 мм, монтажное расстояние 25 мм, высота 115 мм для Evclim-СШ125-ВК»

Из названия понятны четыре параметра:

Мощность: 2,3 кВт
Диаметр гиба: 300 мм - это средняя линия изгиба трубки
Монтажное расстояние: 25 мм - межосевое расстояние между двумя отверстиями крепления
Высота: 115 мм - полная высота от плоскости крепления до верхней точки изгиба

Инженерная заметка

В названии не указаны диаметр оболочки, длина контактных стержней, материал трубки и среда нагрева. Без этих данных изготовление по маркировке невозможно.

Для запуска в производство нужны:

Диаметр трубки (по ГОСТ - от 6,5 до 16 мм)
Длина контактных стержней в заделке (код A - H по таблице ГОСТ 13268-88)
Материал оболочки и код среды (X, J, P, Z, S, T и т.д.)
Напряжение питания (стандартные: 12, 24, 36, 42, 48, 60, 127, 220, 380 В)

Делаем по чертежу, эскизу или образцу - если у вас есть старый ТЭН или чертёж с размерами, мы повторим геометрию и мощность.

Крепление: штуцер, гайка, фланец, межосевое

Монтажное расстояние 25 мм - это расстояние между центрами двух крепёжных отверстий. Оно задаёт тип крепления:

Штуцер с резьбой и двумя гайками
Фланец с двумя отверстиями на межосевом 25 мм
Плоская пластина с прорезями

Инженерная заметка

Уточните тип крепления при заказе: штуцер или фланец, резьба (M14, M16, M18), толщина фланца.

По заказу меняем тип крепления, резьбу, материал фланца (сталь, нержавейка).

Форма и гибка: как передать радиус и высоту

Диаметр гиба 300 мм и высота 115 мм - это два главных размера формы. ТЭН - двухконцевой (выводы с двух сторон), изогнутый в виде скобы или подковы.

Как правильно передать форму:

Начертите эскиз от руки с указанием диаметра гиба (300 мм) и высоты (115 мм)
Укажите длину прямых участков до начала гиба
Отметьте, с какой стороны выходят контактные стержни

Инженерная заметка

Развёрнутая длина трубки = длина всех прямых участков + длина дуги по диаметру 300 мм (это примерно 942 мм для полукруга). Точный расчёт делаем после получения эскиза.

Делаем по чертежу, эскизу, образцу - форма может быть любой, гибка выполняется на станке с ЧПУ.

Среда и материал оболочки: вода, воздух, масло

Название товара «для Evclim-СШ125-ВК» не указывает среду. От среды зависит материал трубки и предельная мощность на квадратный сантиметр:

|-------|-------------|-------------------|---------------------|

Важно

Для воздуха и масла удельная мощность ниже, чем для воды. Если поставить ТЭН для воды в масло, он перегреется и выйдет из строя.

По заказу меняем материал оболочки: нержавейка 08Х18Н10Т, медь, латунь, углеродистая сталь 08КП.

Что прислать для изготовления

Чтобы мы сделали ТЭН 2,3 кВт, диаметр 300 мм, монтажное расстояние 25 мм, высота 115 мм, отправьте:

Эскиз или чертёж с указанием всех размеров (диаметр оболочки, длина стержней, форма гиба)
Образец старого нагревателя (если есть)
Напряжение питания (220 В, 380 В или другое)
Среду нагрева (вода, масло, воздух) - это определит материал

По заказу меняем: напряжение, материал оболочки, длину контактных стержней, тип крепления, диаметр трубки (в пределах 6,5 - 16 мм).

Развёрнутая длина для данного ТЭН рассчитывается по чертежу, но не может быть меньше 250 мм и больше 6300 мм по ГОСТ 13268-88.

Где применяют такие нагреватели

Такие нагреватели ставят в настольных мини-печах, где работают как отдельные открытые элементы сверху и снизу камеры, а также в духовых шкафах, где располагаются на задней или боковых стенках камеры и могут использоваться для гриля.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать этот ТЭН на другое напряжение, например 380 В?

Да, по заказу меняем напряжение под вашу сеть. Мощность 2,3 кВт сохранится, изменится сопротивление спирали.

Можно ли сделать оболочку из нержавейки?

Да, нержавеющая сталь 08Х18Н10Т - один из стандартных материалов. Подходит для воды с кислотностью pH 5 - 7 (код J) и для воздуха свыше 450°C (код T).

Как измерить развёрнутую длину моего старого ТЭН?

Положите ТЭН на ровную поверхность, измерьте длину всех прямых участков и длину дуг по средней линии трубки. Сложите все значения - это развёрнутая длина.

Можно ли сделать ТЭН по старому образцу без маркировки?

Да, делаем по образцу. Пришлите старый нагреватель - мы снимем размеры, определим мощность по сопротивлению и изготовим копию.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
