Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

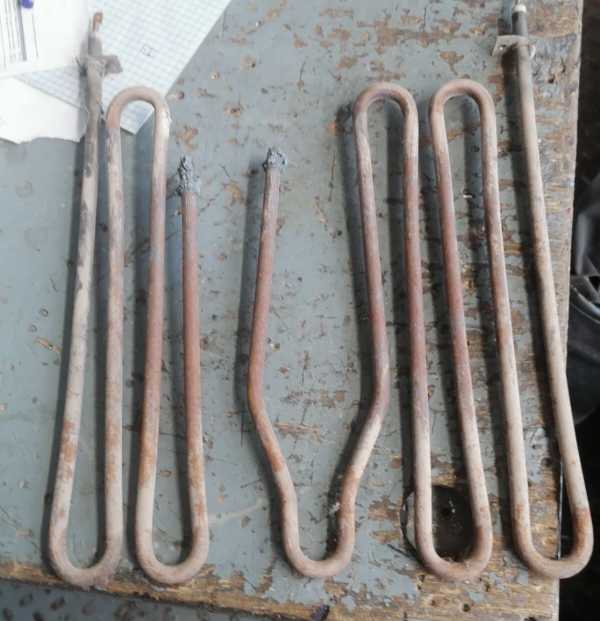

1. Что мы знаем про ТЭН-3кВт для Арктос 9 кВт и чего не хватает
Из названия ясна мощность - 3 кВт. Он предназначен для тепловой пушки Арктос 9 кВт. Для полного изготовления не хватает данных: форма гибки, длина, тип крепления, напряжение, материал оболочки. Без маркировки на старом ТЭН эти параметры определяются только по образцу или точному чертежу.
Главный параметр 3 кВт известен. Остальное определяем по образцу.
2. Крепление: штуцер, гайка, фланец, межосевое расстояние
У тепловых пушек чаще всего используется фланцевое крепление или резьбовой штуцер. Межосевое расстояние штуцеров или диаметр фланца нужно измерить на вашем образце.
- Фланец: укажите диаметр по центру отверстий.
- Штуцер: резьба (М16, М18) и длина прямой части.
- Межосевое: расстояние между центрами двух штуцеров.
Без маркировки тип крепления точно определяется только по старой детали.
3. Форма и гибка: как правильно передать геометрию
ТЭН для пушки повторяет форму корпуса. Чтобы мы сделали такой же, нужен образец или эскиз.
- Пришлите старый ТЭН (образец целиком).
- Сделайте эскиз от руки: укажите общую длину, длину прямой части, радиус изгиба.
- Сфотографируйте с линейкой вдоль нагревателя.
По каталогам производителей, точка гибки должна быть на расстоянии не менее 20 мм от контактного стержня.
4. Среда и материал оболочки: воздух, вода, масло
Ваш ТЭН работает в воздушной среде тепловой пушки. Для воздуха у производителей применяют стальную оболочку. Для спокойного воздуха до 450°C - углеродистая сталь, для высоких температур - нержавеющая. По заказу меняем материал оболочки, если это требуется для других условий среды.
Для воздуха (код S/T/O по каталогам) главный материал - сталь. Нержавейка прочнее при сильном нагреве.
5. Что прислать для запуска в работу
Чтобы мы сделали точную замену без маркировки, предоставьте одно из трёх:
- Старый ТЭН (образец) целиком.
- Чертеж с размерами и радиусами.
- Фото с линейкой и штангенциркулем: общая длина, диаметр трубки, тип и размер крепления.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в тепловые пушки электрические, где ТЭН расположен в цилиндрическом корпусе перед осевым вентилятором. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах) в баке через боковой или нижний фланец либо через резьбовую втулку. Кроме того, они могут устанавливаться в проточных водонагревателях в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду, например в воду?
Нет, для воды нужен ТЭН с меньшей удельной мощностью на поверхности (около 9 - 15 Вт/см² по таблицам производителей) и часто из меди или нержавейки. Воздушный ТЭН на 3 кВт перегреется и выйдет из строя без достаточной теплоотдачи. По заказу меняем конструкцию под другую среду.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, это основная услуга. Пришлите образец, и мы сделаем точную копию по геометрии, мощности и креплению. Без образца нужен подробный чертёж с размерами.
Как измерить развёрнутую длину ТЭН?
Мысленно разверните трубку в прямую линию. Измерьте длину каждой прямой секции и длину дуг изгиба по средней линии трубки. Сложите все значения. Допуск по каталогам на длину до 1000 мм - ±2%.
Можно ли сделать этот ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это прочнее для высоких температур, но стоимость изготовления будет выше, чем у стандартной углеродистой стали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
